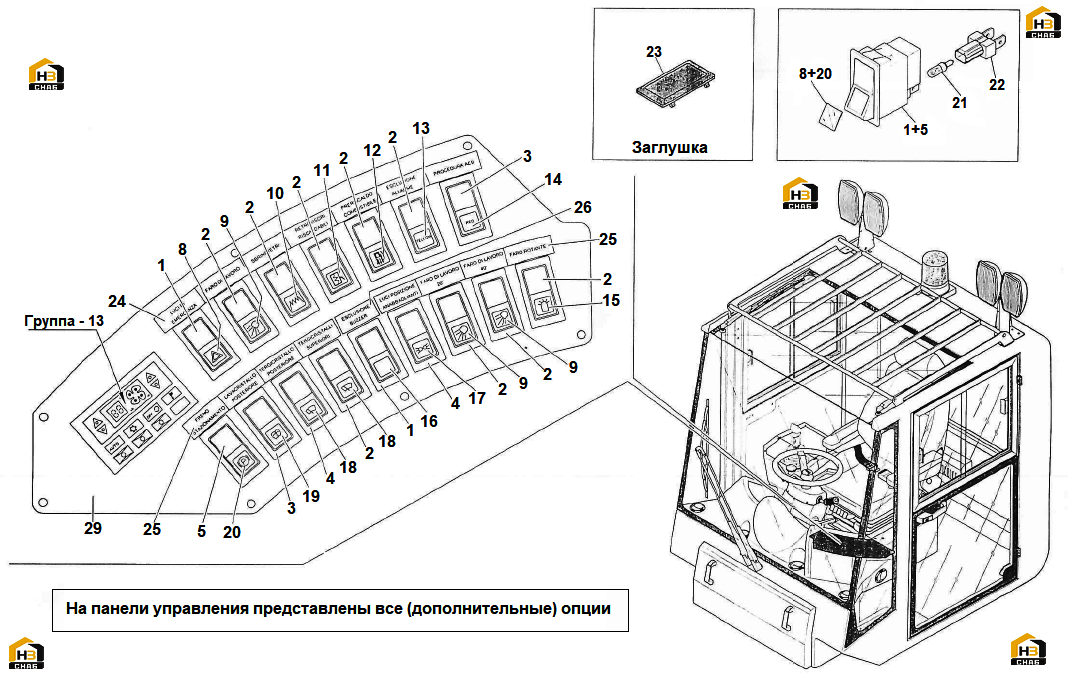

28. Панель управления передняя (левая)

← 27. Кабина водителя с доп. комплектующими (огнетушитель, вентилятор) 29. Панель управления передняя (правая) (стандарт) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Аварийный выключатель

Каталожный номер:568755

Комплект:2

Примечание:

№ на схеме:2

Наименование:STABLES WITCH

Каталожный номер:551976

Комплект:9

Примечание:

№ на схеме:3

Наименование:INSTABLE SWITCH

Каталожный номер:551977

Комплект:2

Примечание:

№ на схеме:4

Наименование:SWITCH

Каталожный номер:553856

Комплект:2

Примечание:

№ на схеме:5

Наименование:SWITCH

Каталожный номер:553857

Комплект:1

Примечание:

№ на схеме:8

Наименование:GLASS

Каталожный номер:553868

Комплект:1

Примечание:

№ на схеме:9

Наименование:GLASS

Каталожный номер:551972

Комплект:3

Примечание:

№ на схеме:10

Наименование:GLASS

Каталожный номер:553854

Комплект:1

Примечание:

№ на схеме:11

Наименование:GLASS

Каталожный номер:558766

Комплект:1

Примечание:

№ на схеме:12

Наименование:GLASS

Каталожный номер:558767

Комплект:1

Примечание:

№ на схеме:13

Наименование:YELLOW GLASS

Каталожный номер:550779

Комплект:1

Примечание:

№ на схеме:14

Наименование:RED GLASS

Каталожный номер:550778

Комплект:1

Примечание:

№ на схеме:15

Наименование:GLASS

Каталожный номер:551971

Комплект:1

Примечание:

№ на схеме:16

Наименование:GREEN GLASS

Каталожный номер:550780

Комплект:1

Примечание:

№ на схеме:17

Наименование:GLASS

Каталожный номер:572233

Комплект:1

Примечание:

№ на схеме:18

Наименование:GLASS

Каталожный номер:553869

Комплект:2

Примечание:

№ на схеме:19

Наименование:GLASS

Каталожный номер:553855

Комплект:1

Примечание:

№ на схеме:20

Наименование:GLASS

Каталожный номер:570249

Комплект:1

Примечание:

№ на схеме:21

Наименование:BULB 24V - 1,2W

Каталожный номер:526238

Комплект:16

Примечание:24V - 1,2W

№ на схеме:22

Наименование:LAMP HOLDER

Каталожный номер:583521

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:23

Наименование:SWITCHS PLUG

Каталожный номер:532456

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:24

Наименование:DATA PLATE

Каталожный номер:582864

Комплект:1

Примечание:Испанский язык

№ на схеме:24

Наименование:DATA PLATE

Каталожный номер:582863

Комплект:1

Примечание:Французский язык

№ на схеме:24

Наименование:DATA PLATE

Каталожный номер:582865

Комплект:1

Примечание:Немецкий язык

№ на схеме:24

Наименование:DATA PLATE

Каталожный номер:582862

Комплект:1

Примечание:Английский язык

№ на схеме:24

Наименование:DATA PLATE

Каталожный номер:582861

Комплект:1

Примечание:Итальянский язык

№ на схеме:25

Наименование:DATA PLATE

Каталожный номер:582856

Комплект:1

Примечание:Итальянский язык

№ на схеме:25

Наименование:DATA PLATE

Каталожный номер:582857

Комплект:1

Примечание:Английский язык

№ на схеме:25

Наименование:DATA PLATE

Каталожный номер:582860

Комплект:1

Примечание:Немецкий язык

№ на схеме:25

Наименование:DATA PLATE

Каталожный номер:582858

Комплект:1

Примечание:Французский язык

№ на схеме:25

Наименование:DATA PLATE

Каталожный номер:582859

Комплект:1

Примечание:Испанский язык

№ на схеме:26

Наименование:DATA PLATE

Каталожный номер:588788

Комплект:1

Примечание:Немецкий язык

№ на схеме:26

Наименование:DATA PLATE

Каталожный номер:594250

Комплект:1

Примечание:Английский язык

№ на схеме:26

Наименование:DATA PLATE

Каталожный номер:591830

Комплект:1

Примечание:Итальянский язык

№ на схеме:29

Наименование:L.H. INSTRUMENT PANEL

Каталожный номер:578257

Комплект:1

Примечание:с кондиционером

№ на схеме:29

Наименование:L.H. INSTRUMENT PANEL

Каталожный номер:578122

Комплект:1

Примечание:STD (стандарт)
