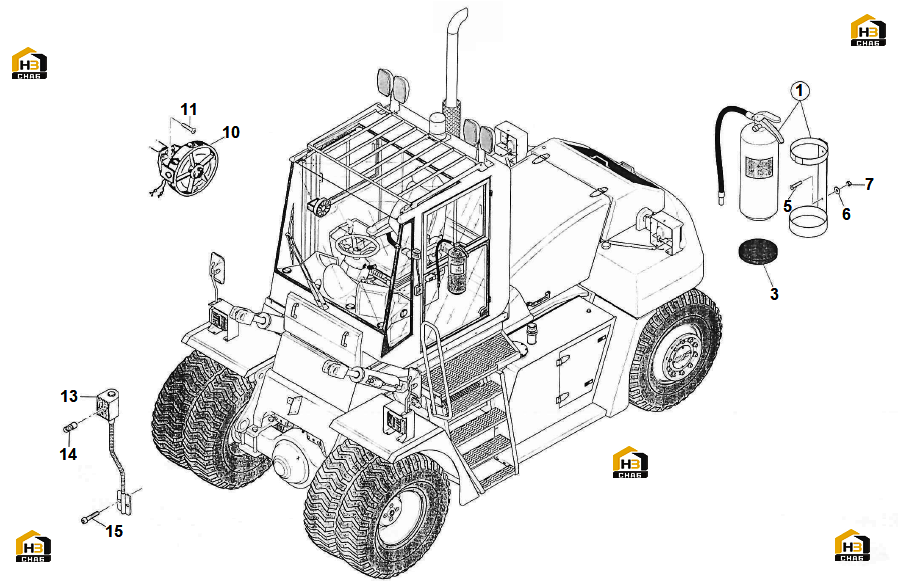

27. Кабина водителя с доп. комплектующими (огнетушитель, вентилятор)

← 26. Гидросистема опрокидывания кабины водителя 28. Панель управления передняя (левая) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EXTINGUISHER

Каталожный номер:524002

Комплект:1

Примечание:

№ на схеме:3

Наименование:SOUNDPROOFING (если машина оснащена данной запчастью)

Каталожный номер:121K20

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:5

Наименование:SCREW

Каталожный номер:200317

Комплект:2

Примечание:M6x20

№ на схеме:6

Наименование:FLAT WASHER

Каталожный номер:00735

Комплект:2

Примечание:D.6xD.18

№ на схеме:7

Наименование:SELF-LOCKING NUT

Каталожный номер:00601

Комплект:2

Примечание:M6x1

№ на схеме:10

Наименование:VENTILATOR

Каталожный номер:561516

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:200592

Комплект:2

Примечание:M5x20

№ на схеме:13

Наименование:HEADLIGHT

Каталожный номер:581133

Комплект:1

Примечание:

№ на схеме:14

Наименование:LAMP

Каталожный номер:585784

Комплект:1

Примечание:

№ на схеме:15

Наименование:SCREW

Каталожный номер:200121

Комплект:2

Примечание:M4x0,7x16
