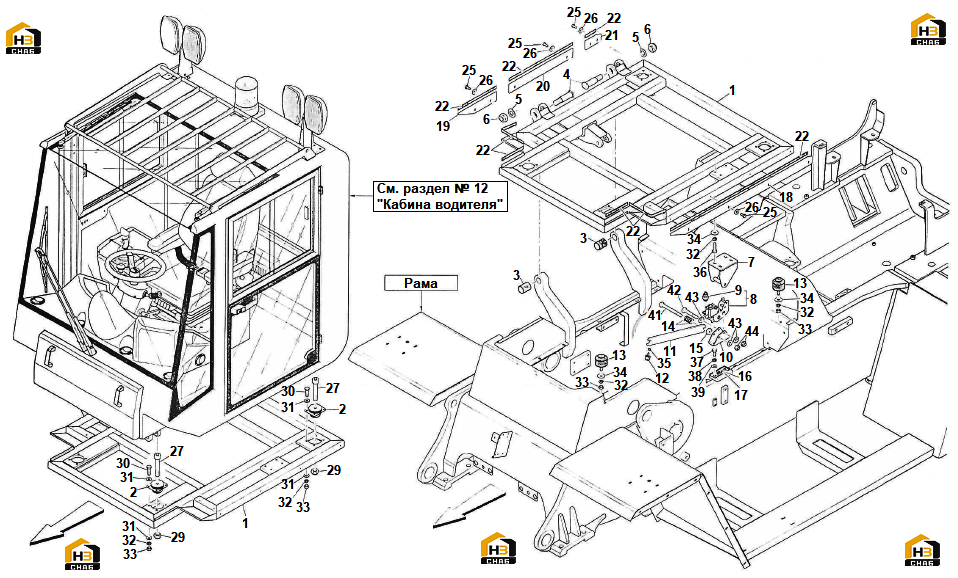

25. Установка монтажная кабины

← 24. Детали кузовные (под кабиной) 26. Гидросистема опрокидывания кабины водителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEEL TRESTLE

Каталожный номер:585976

Комплект:1

Примечание:

№ на схеме:2

Наименование:RUBBER PAD

Каталожный номер:530917

Комплект:4

Примечание:

№ на схеме:3

Наименование:BUSHING

Каталожный номер:589260

Комплект:2

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:586023

Комплект:2

Примечание:

№ на схеме:5

Наименование:FLAT WASHER

Каталожный номер:00714

Комплект:2

Примечание:D.30

№ на схеме:6

Наименование:SELF-LOCKING NUT

Каталожный номер:00631

Комплект:2

Примечание:M30x2

№ на схеме:7

Наименование:LOCKING HOOK

Каталожный номер:586010

Комплект:1

Примечание:

№ на схеме:8

Наименование:L.H. REAR HOOK

Каталожный номер:543003

Комплект:1

Примечание:

№ на схеме:9

Наименование:BULB

Каталожный номер:559130

Комплект:1

Примечание:Включая поз. №8

№ на схеме:10

Наименование:SUPPORT

Каталожный номер:511564

Комплект:1

Примечание:

№ на схеме:11

Наименование:STRUT

Каталожный номер:592608

Комплект:1

Примечание:

№ на схеме:12

Наименование:SILENTBLOCK

Каталожный номер:534245

Комплект:1

Примечание:

№ на схеме:13

Наименование:RUBBER PAD

Каталожный номер:586026

Комплект:2

Примечание:

№ на схеме:14

Наименование:SPRING

Каталожный номер:521722

Комплект:8

Примечание:

№ на схеме:15

Наименование:NYLON WASHER

Каталожный номер:516257

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:591866

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:17

Наименование:SHIM

Каталожный номер:591867

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:18

Наименование:L.H. SIDE HOOK

Каталожный номер:592490

Комплект:1

Примечание:

№ на схеме:19

Наименование:R.H. AVANT HOOK

Каталожный номер:592493

Комплект:1

Примечание:

№ на схеме:20

Наименование:R.H. SIDE HOOK

Каталожный номер:592491

Комплект:1

Примечание:

№ на схеме:21

Наименование:R.H. REAR HOOK

Каталожный номер:592492

Комплект:1

Примечание:

№ на схеме:22

Наименование:RUBBER PROTECTION

Каталожный номер:567423

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:25

Наименование:SCREW

Каталожный номер:00318

Комплект:10

Примечание:M6x1x12

№ на схеме:26

Наименование:FLAT WASHER

Каталожный номер:00735

Комплект:10

Примечание:D.6xD.18

№ на схеме:27

Наименование:SCREW

Каталожный номер:200203

Комплект:4

Примечание:M16x2x90

№ на схеме:29

Наименование:SELF-LOCKING NUT

Каталожный номер:00610

Комплект:4

Примечание:M16x2

№ на схеме:30

Наименование:SCREW

Каталожный номер:200474

Комплект:16

Примечание:M10x45

№ на схеме:31

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:32

Примечание:D.10

№ на схеме:32

Наименование:SPRING WASHER

Каталожный номер:00776

Комплект:22

Примечание:D.10

№ на схеме:33

Наименование:NUT

Каталожный номер:00519

Комплект:18

Примечание:M10x1,5

№ на схеме:34

Наименование:FLAT WASHER

Каталожный номер:00815

Комплект:6

Примечание:D.10xD.30

№ на схеме:35

Наименование:NUT

Каталожный номер:00522

Комплект:1

Примечание:M6x1

№ на схеме:36

Наименование:SCREW

Каталожный номер:00091

Комплект:4

Примечание:M10x1,5x35

№ на схеме:37

Наименование:SCREW

Каталожный номер:00481

Комплект:2

Примечание:M12x1,75x30

№ на схеме:38

Наименование:SPRING WASHER

Каталожный номер:00778

Комплект:2

Примечание:D.12

№ на схеме:39

Наименование:FLAT WASHER

Каталожный номер:00726

Комплект:2

Примечание:D.12

№ на схеме:41

Наименование:SCREW

Каталожный номер:200333

Комплект:1

Примечание:M12x1,75x110

№ на схеме:42

Наименование:SCREW

Каталожный номер:200046

Комплект:1

Примечание:M12x1,75x75

№ на схеме:43

Наименование:FLAT WASHER

Каталожный номер:00726

Комплект:3

Примечание:D.12

№ на схеме:44

Наименование:SELF-LOCKING NUT

Каталожный номер:00605

Комплект:2

Примечание:M12x1,75
