24. Детали кузовные (под кабиной)

← 23. Блок рулевого управления кабины водителя 25. Установка монтажная кабины →

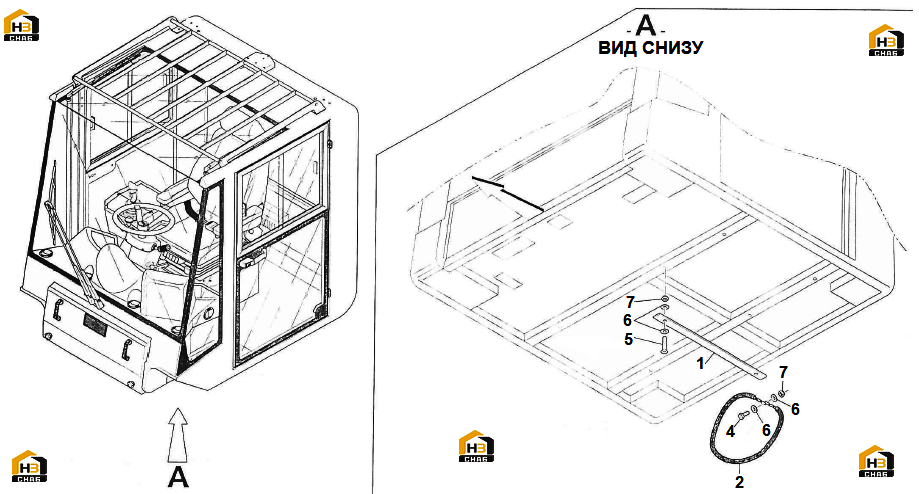

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIPES SUPPORT

Каталожный номер:536622

Комплект:1

Примечание:

№ на схеме:2

Наименование:CHAIN

Каталожный номер:578709

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW

Каталожный номер:00152

Комплект:1

Примечание:M6x1x20

№ на схеме:5

Наименование:SCREW

Каталожный номер:200218

Комплект:2

Примечание:M6x1x25

№ на схеме:6

Наименование:FLAT WASHER

Каталожный номер:00735

Комплект:6

Примечание:D.6xD.18

№ на схеме:7

Наименование:SELF-LOCKING NUT

Каталожный номер:00601

Комплект:3

Примечание:M6x1
