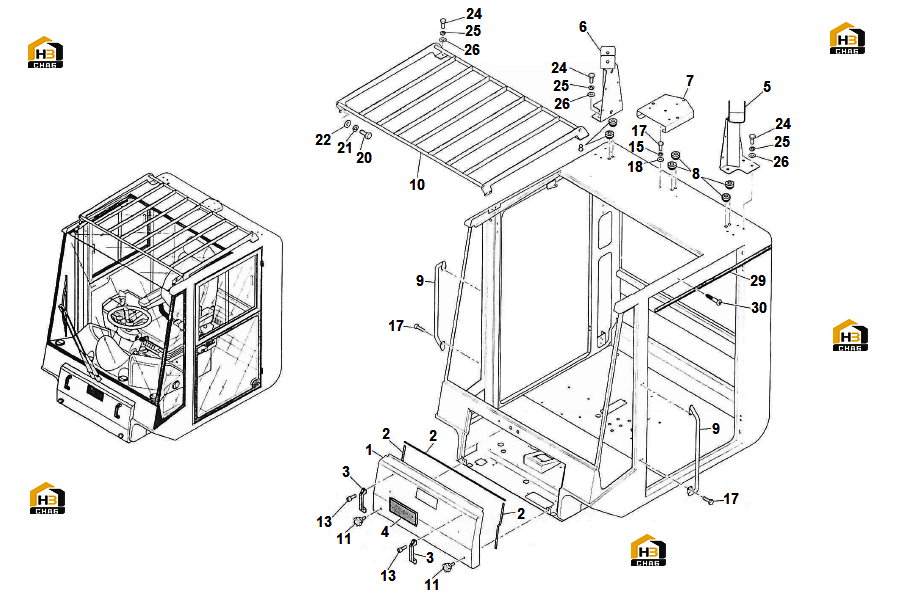

22. Комплектующие кабины (внешняя часть)

← 21. Комплектующие кабины (внутренняя часть) 23. Блок рулевого управления кабины водителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRONT OUTER COVER

Каталожный номер:595670

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:580589

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:3

Наименование:HANDLE

Каталожный номер:580588

Комплект:2

Примечание:

№ на схеме:4

Наименование:GRID

Каталожный номер:533242

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEADLIGHT L.H. SUPPORT

Каталожный номер:580590

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEADLIGHT R.H. SUPPORT

Каталожный номер:580591

Комплект:1

Примечание:

№ на схеме:7

Наименование:TURN-LAMP SUPPORT

Каталожный номер:580592

Комплект:1

Примечание:

№ на схеме:8

Наименование:PROTECTION

Каталожный номер:580586

Комплект:6

Примечание:

№ на схеме:9

Наименование:HANDLE

Каталожный номер:595671

Комплект:2

Примечание:

№ на схеме:10

Наименование:PROTECTION GRID

Каталожный номер:579195

Комплект:1

Примечание:

№ на схеме:11

Наименование:KNOB

Каталожный номер:595672

Комплект:2

Примечание:

№ на схеме:13

Наименование:SCREW M6x1x16

Каталожный номер:200128

Комплект:4

Примечание:M6x1x16

№ на схеме:15

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:2

Примечание:D.6

№ на схеме:17

Наименование:SCREW M6x1x16

Каталожный номер:00092

Комплект:10

Примечание:M6x1x16

№ на схеме:18

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:2

Примечание:D.6

№ на схеме:20

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:4

Примечание:M8x1,25x20

№ на схеме:21

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:4

Примечание:D.8

№ на схеме:22

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:4

Примечание:D.8xD.24

№ на схеме:24

Наименование:SCREW M10x1,5x20

Каталожный номер:00124

Комплект:8

Примечание:M10x1,5x20

№ на схеме:25

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:8

Примечание:D.10

№ на схеме:26

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:8

Примечание:D.10

№ на схеме:29

Наименование:DRIP

Каталожный номер:580641

Комплект:2

Примечание:

№ на схеме:30

Наименование:SCREW M3.5x16

Каталожный номер:00959

Комплект:8

Примечание:M3.5x16
