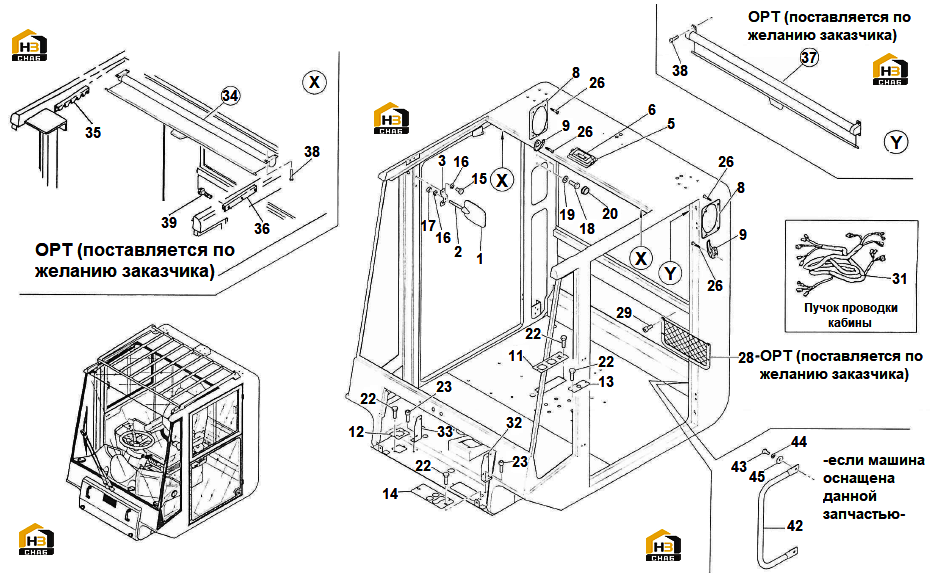

21. Комплектующие кабины (внутренняя часть)

← 20. обивка внутренняя кабины водителя 22. Комплектующие кабины (внешняя часть) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:REAR MIRROR

Каталожный номер:519612

Комплект:2

Примечание:

№ на схеме:2

Наименование:ROD

Каталожный номер:554351

Комплект:2

Примечание:

№ на схеме:3

Наименование:BRACKET

Каталожный номер:532445

Комплект:2

Примечание:

№ на схеме:5

Наименование:ROOF LAMP

Каталожный номер:580569

Комплект:1

Примечание:

№ на схеме:6

Наименование:LAMP 24V 5W

Каталожный номер:524371

Комплект:1

Примечание:24V 5W

№ на схеме:8

Наименование:LOUD SPEAKERS PROTECTION

Каталожный номер:580567

Комплект:2

Примечание:

№ на схеме:9

Наименование:HOOK

Каталожный номер:580568

Комплект:2

Примечание:

№ на схеме:11

Наименование:AVANTPLATE (RIGHT)

Каталожный номер:580565

Комплект:1

Примечание:

№ на схеме:12

Наименование:CENTRAL PLATE

Каталожный номер:580566

Комплект:1

Примечание:

№ на схеме:13

Наименование:PLATE

Каталожный номер:582917

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:595667

Комплект:1

Примечание:

№ на схеме:15

Наименование:SCREW M8x1,25x16

Каталожный номер:00094

Комплект:4

Примечание:M8x1,25x16

№ на схеме:16

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:6

Примечание:D.8

№ на схеме:17

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:2

Примечание:M8x1,25

№ на схеме:18

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:2

Примечание:M8x1,25x20

№ на схеме:19

Наименование:WASHER D.8

Каталожный номер:00765

Комплект:2

Примечание:D.8

№ на схеме:20

Наименование:NUT COVER

Каталожный номер:580584

Комплект:2

Примечание:

№ на схеме:22

Наименование:SCREW M6x1x16

Каталожный номер:00092

Комплект:8

Примечание:M6x1x16

№ на схеме:23

Наименование:SCREW M6x1x16

Каталожный номер:200128

Комплект:4

Примечание:M6x1x16

№ на схеме:26

Наименование:SCREW M3,5x16

Каталожный номер:00959

Комплект:12

Примечание:M3,5x16

№ на схеме:28

Наименование:DOCUMENTATIONS SUPPORT

Каталожный номер:569569

Комплект:1

Примечание:ОРТ (поставляется по желанию заказчика)

№ на схеме:29

Наименование:SCREW M4x14

Каталожный номер:200540

Комплект:4

Примечание:M4x14 (со ссылкой на позицию №28)

№ на схеме:31

Наименование:ELECTRIC WIRING HARNESS

Каталожный номер:580594

Комплект:1

Примечание:

№ на схеме:32

Наименование:LEFT SUPPORT

Каталожный номер:595668

Комплект:1

Примечание:

№ на схеме:33

Наименование:RIGHT SUPPORT

Каталожный номер:595669

Комплект:1

Примечание:

№ на схеме:34

Наименование:CURTAIN SUN SHADE

Каталожный номер:585137

Комплект:1

Примечание:ОРТ (поставляется по желанию заказчика)

№ на схеме:35

Наименование:GUIDE (RIGHT)

Каталожный номер:585139

Комплект:1

Примечание:со ссылкой на позицию №34

№ на схеме:36

Наименование:GUIDE (LEFT)

Каталожный номер:585140

Комплект:1

Примечание:со ссылкой на позицию №34

№ на схеме:37

Наименование:CURTAIN SUN SHADE

Каталожный номер:585138

Комплект:1

Примечание:ОРТ (поставляется по желанию заказчика)

№ на схеме:38

Наименование:SCREW M5x20

Каталожный номер:200226

Комплект:8

Примечание:M5x20 ОРТ (поставляется по желанию заказчика)

№ на схеме:39

Наименование:SCREW M5x25

Каталожный номер:200576

Комплект:4

Примечание:M5x25 ОРТ (поставляется по желанию заказчика)

№ на схеме:42

Наименование:HANDLE

Каталожный номер:583680

Комплект:1

Примечание:если машина оснащена данной запчастью

№ на схеме:43

Наименование:SCREW

Каталожный номер:00093

Комплект:2

Примечание:M8x1,25x30

№ на схеме:44

Наименование:SPRING WASHER

Каталожный номер:00775

Комплект:2

Примечание:D.8

№ на схеме:45

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:2

Примечание:D.8xD.24
