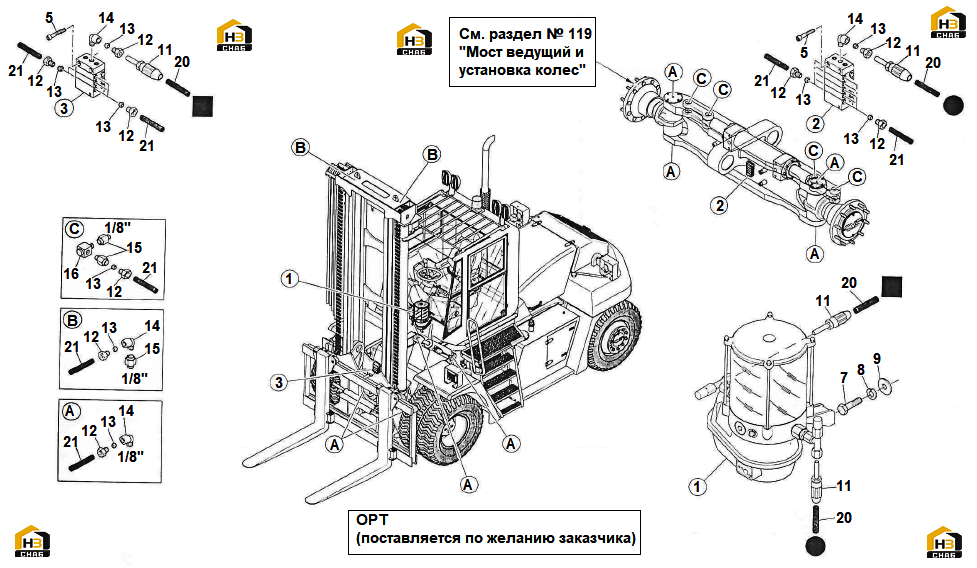

159. Система автоматической смазки консистентными веществам
← 158. Конденсатор с электровентилятором
160. Система автоматической смазки консистентными веществам - "навеска" →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:549277
Комплект:1
Примечание:См. раздел № 161 "Система смазки консистентными веществам - электрический насос"
№ на схеме:2
Каталожный номер:560614
Комплект:1
Примечание:См. раздел № 162 "Система смазки консистентными веществам - распределитель"
№ на схеме:3
Каталожный номер:578921
Комплект:1
Примечание:См. раздел № 162 "Система смазки консистентными веществам - распределитель"
№ на схеме:9
Каталожный номер:00733
Комплект:2
Примечание:D.8xD.24
№ на схеме:14
Каталожный номер:549291
Комплект:14
Примечание:90° - 1/8"
№ на схеме:20
Каталожный номер:549296
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:21
Каталожный номер:549295
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
