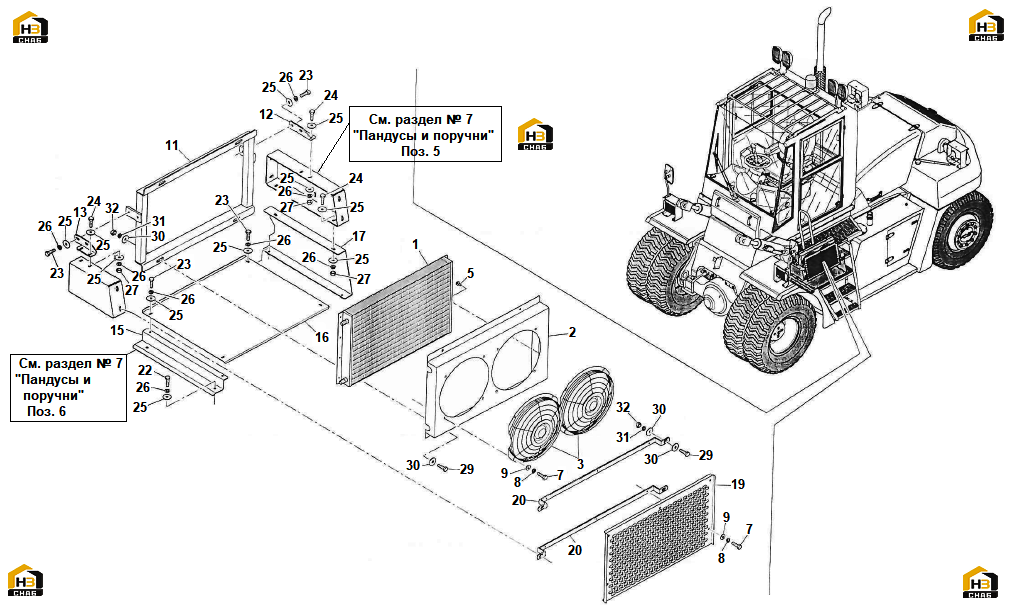

158. Конденсатор с электровентилятором

← 157. Система кондиционирования воздуха электронная (Perkins 1106C) 159. Система автоматической смазки консистентными веществам →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONDENSER

Каталожный номер:553147

Комплект:1

Примечание:

№ на схеме:2

Наименование:SUPPORT

Каталожный номер:587675

Комплект:1

Примечание:

№ на схеме:3

Наименование:FAN MOTOR

Каталожный номер:587674

Комплект:2

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:558263

Комплект:7

Примечание:

№ на схеме:7

Наименование:SCREW M6x1x20

Каталожный номер:00152

Комплект:14

Примечание:M6x1x20

№ на схеме:8

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:14

Примечание:D.6

№ на схеме:9

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:14

Примечание:D.6

№ на схеме:11

Наименование:CONDENSER SUPPORT

Каталожный номер:589966

Комплект:1

Примечание:

№ на схеме:12

Наименование:R.H. SUPPORT

Каталожный номер:589970

Комплект:1

Примечание:

№ на схеме:13

Наименование:L.H. SUPPORT

Каталожный номер:592756

Комплект:1

Примечание:

№ на схеме:15

Наименование:SUPPORT

Каталожный номер:591879

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONDENSER PROTECTION

Каталожный номер:591880

Комплект:1

Примечание:

№ на схеме:17

Наименование:SUPPORT

Каталожный номер:591878

Комплект:1

Примечание:

№ на схеме:19

Наименование:ELECTRIC FAN PROTECTION

Каталожный номер:592686

Комплект:1

Примечание:

№ на схеме:20

Наименование:SUPPORT

Каталожный номер:592687

Комплект:2

Примечание:

№ на схеме:22

Наименование:SCREW M8x1,25x16

Каталожный номер:00094

Комплект:2

Примечание:M8x1,25x16

№ на схеме:23

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:8

Примечание:M8x1,25x20

№ на схеме:24

Наименование:SCREW M8x1,25x25

Каталожный номер:00098

Комплект:6

Примечание:M8x1,25x25

№ на схеме:25

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:22

Примечание:D.8xD.24

№ на схеме:26

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:16

Примечание:D.8

№ на схеме:27

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:6

Примечание:M8x1,25

№ на схеме:29

Наименование:SCREW M10x1,5x30

Каталожный номер:00187

Комплект:6

Примечание:M10x1,5x30

№ на схеме:30

Наименование:FLAT WASHER D.10xD.30

Каталожный номер:00815

Комплект:12

Примечание:D.10xD.30

№ на схеме:31

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:6

Примечание:D.10

№ на схеме:32

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:6

Примечание:M10x1,5
