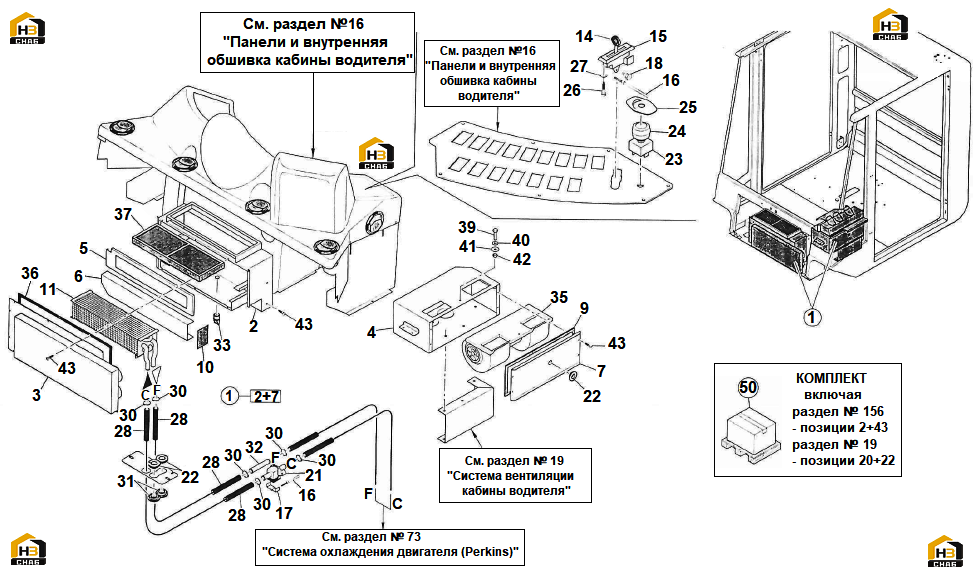

156. Система обогрева

← 155. Вилы 157. Система кондиционирования воздуха электронная (Perkins 1106C) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EVAPORATOR HOUSING ASSY

Каталожный номер:595725

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOUSING

Каталожный номер:595726

Комплект:1

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:595727

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOUSING

Каталожный номер:595728

Комплект:1

Примечание:

№ на схеме:5

Наименование:BATTERY BOX

Каталожный номер:581164

Комплект:1

Примечание:

№ на схеме:6

Наименование:BATTERY SPACER

Каталожный номер:595730

Комплект:1

Примечание:

№ на схеме:7

Наименование:COVER

Каталожный номер:595729

Комплект:1

Примечание:

№ на схеме:9

Наименование:ADHESIVE PROTECTION

Каталожный номер:581183

Комплект:1

Примечание:

№ на схеме:10

Наименование:ADHESIVE INSULATOR

Каталожный номер:581189

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEATER BATTERY

Каталожный номер:581167

Комплект:1

Примечание:

№ на схеме:14

Наименование:LEVER

Каталожный номер:581186

Комплект:1

Примечание:

№ на схеме:15

Наименование:SUPPORT

Каталожный номер:512650

Комплект:1

Примечание:

№ на схеме:16

Наименование:FLEXIBLE ROD

Каталожный номер:581185

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPRING

Каталожный номер:558233

Комплект:1

Примечание:

№ на схеме:18

Наименование:FINGER FORK

Каталожный номер:512464

Комплект:1

Примечание:

№ на схеме:21

Наименование:COCK

Каталожный номер:581184

Комплект:1

Примечание:

№ на схеме:22

Наименование:RUBBER PROTECTION

Каталожный номер:581170

Комплект:3

Примечание:

№ на схеме:23

Наименование:SWITCH

Каталожный номер:512736

Комплект:1

Примечание:

№ на схеме:24

Наименование:HANDLE

Каталожный номер:561039

Комплект:1

Примечание:

№ на схеме:25

Наименование:DATA PLATE

Каталожный номер:558238

Комплект:1

Примечание:

№ на схеме:26

Наименование:SCREW M4,8x16

Каталожный номер:00952

Комплект:2

Примечание:M4,8x16

№ на схеме:27

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:2

Примечание:D.5

№ на схеме:28

Наименование:HOSE

Каталожный номер:540876

Комплект:2

Примечание:

№ на схеме:30

Наименование:STRAP

Каталожный номер:100238

Комплект:6

Примечание:

№ на схеме:31

Наименование:PROTECTION

Каталожный номер:536552

Комплект:2

Примечание:

№ на схеме:32

Наименование:CONNECTION D16

Каталожный номер:595732

Комплект:1

Примечание:D16

№ на схеме:33

Наименование:WATER DIFFUSER

Каталожный номер:558239

Комплект:1

Примечание:

№ на схеме:35

Наименование:MOTOR HEATER

Каталожный номер:561083

Комплект:1

Примечание:

№ на схеме:36

Наименование:ADHESIVE INSULATOR

Каталожный номер:595731

Комплект:1

Примечание:

№ на схеме:37

Наименование:FILTER-C/A

Каталожный номер:570930

Комплект:1

Примечание:

№ на схеме:39

Наименование:SCREW M5x0,8x20

Каталожный номер:00462

Комплект:1

Примечание:M5x0,8x20

№ на схеме:40

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:1

Примечание:D.5

№ на схеме:41

Наименование:FLAT WASHER D.5xD.15

Каталожный номер:00824

Комплект:1

Примечание:D.5xD.15

№ на схеме:42

Наименование:SELF-LOCKING NUT M5x0,8

Каталожный номер:00600

Комплект:1

Примечание:M5x0,8

№ на схеме:43

Наименование:SCREW

Каталожный номер:558263

Комплект:6

Примечание:

№ на схеме:50

Наименование:HEATER SET

Каталожный номер:592653

Комплект:1

Примечание:
