155. Вилы

← 154. Каретка раздвижения вил версия "DUPLEX-GAL H=7500" 156. Система обогрева →

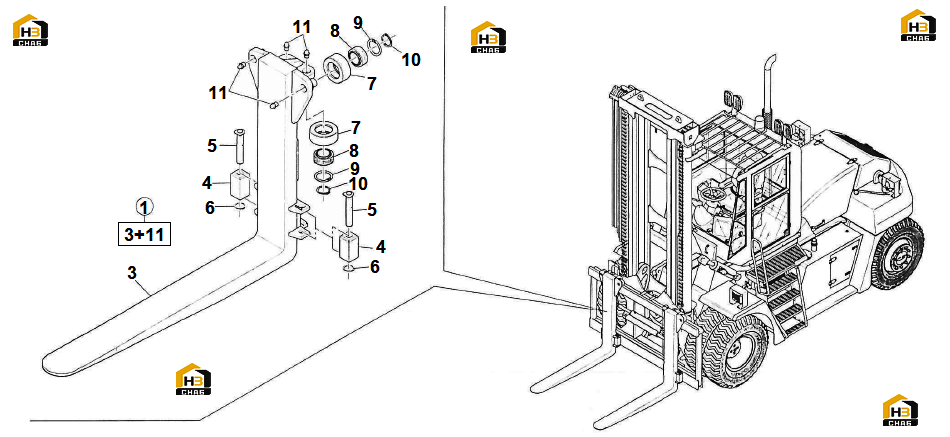

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FORK ASSY

Каталожный номер:591525

Комплект:2

Примечание:Включая позиции с 3 по 11

№ на схеме:3

Наименование:FORK

Каталожный номер:591458

Комплект:1

Примечание:

№ на схеме:4

Наименование:SHOE

Каталожный номер:591539

Комплект:2

Примечание:

№ на схеме:5

Наименование:PIN

Каталожный номер:591536

Комплект:2

Примечание:

№ на схеме:6

Наименование:CIRCLIP

Каталожный номер:591535

Комплект:2

Примечание:

№ на схеме:7

Наименование:ROLLER

Каталожный номер:533155

Комплект:4

Примечание:

№ на схеме:8

Наименование:JOINT

Каталожный номер:101924

Комплект:4

Примечание:

№ на схеме:9

Наименование:CIRCLIP

Каталожный номер:101192

Комплект:4

Примечание:

№ на схеме:10

Наименование:CIRCLIP

Каталожный номер:100401

Комплект:4

Примечание:

№ на схеме:11

Наименование:LUBRICATOR

Каталожный номер:100344

Комплект:4

Примечание:
