153. Цилиндр раздвижения вил "584724"

← 152. Каретка раздвижения вил версия "DUPLEX H=6000" 154. Каретка раздвижения вил версия "DUPLEX-GAL H=7500" →

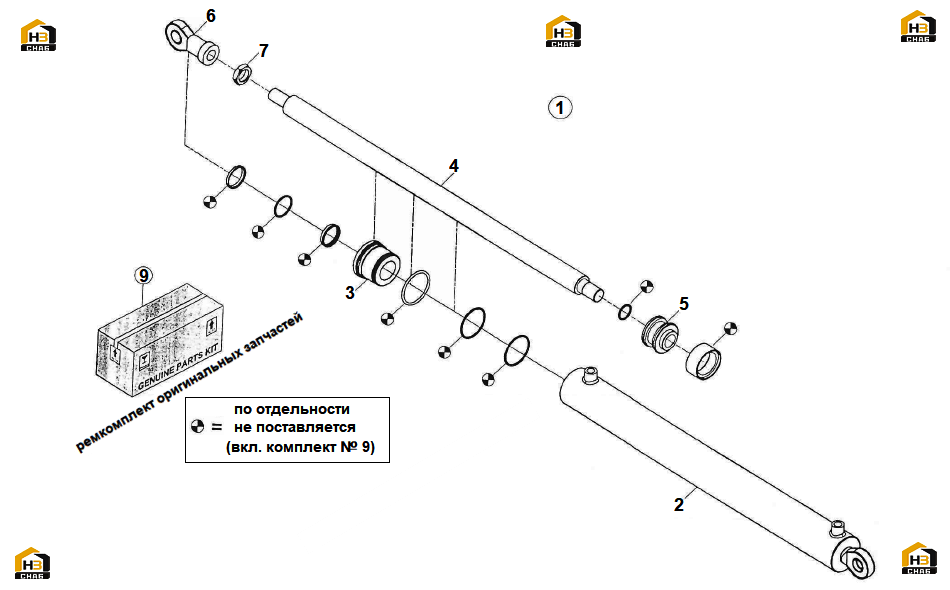

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TRANSLATOR CYLINDER ASSY

Каталожный номер:584724

Комплект:1

Примечание:

№ на схеме:2

Наименование:CYLINDER

Каталожный номер:586319

Комплект:1

Примечание:

№ на схеме:3

Наименование:GUIDE

Каталожный номер:586320

Комплект:1

Примечание:

№ на схеме:4

Наименование:ROD

Каталожный номер:586321

Комплект:1

Примечание:

№ на схеме:5

Наименование:PISTON

Каталожный номер:586322

Комплект:1

Примечание:

№ на схеме:6

Наименование:JOINT PIPE ASSY

Каталожный номер:584726

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:586323

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKETS SET ASSY

Каталожный номер:584725

Комплект:1

Примечание:
