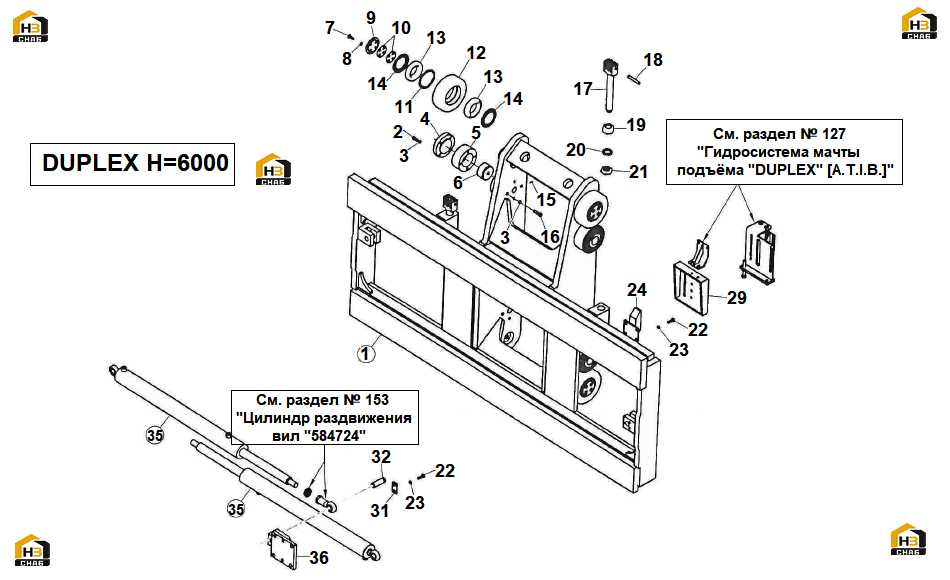

152. Каретка раздвижения вил версия "DUPLEX H=6000"

← 151. Цилиндр подъемный (GAL) "595620" 153. Цилиндр раздвижения вил "584724" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LIFTING CARRIAGE

Каталожный номер:595565

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW

Каталожный номер:595942

Комплект:16

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:595943

Комплект:32

Примечание:

№ на схеме:4

Наименование:SHOE

Каталожный номер:595534

Комплект:4

Примечание:

№ на схеме:5

Наименование:SHOE SUPPORT

Каталожный номер:595533

Комплект:4

Примечание:

№ на схеме:6

Наименование:REGISTER

Каталожный номер:595532

Комплект:4

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:595940

Комплект:24

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:590498

Комплект:24

Примечание:

№ на схеме:9

Наименование:COVER

Каталожный номер:595536

Комплект:4

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:595537

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:11

Наименование:CIRCLIP

Каталожный номер:595539

Комплект:4

Примечание:

№ на схеме:12

Наименование:ROLLER

Каталожный номер:595538

Комплект:4

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:595540

Комплект:8

Примечание:

№ на схеме:14

Наименование:SEAL RING

Каталожный номер:595541

Комплект:2

Примечание:

№ на схеме:15

Наименование:LUBRICATOR

Каталожный номер:595531

Комплект:4

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:595944

Комплект:16

Примечание:

№ на схеме:17

Наименование:ROD

Каталожный номер:586306

Комплект:2

Примечание:

№ на схеме:18

Наименование:PIN

Каталожный номер:586303

Комплект:2

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:586304

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:595929

Комплект:2

Примечание:

№ на схеме:21

Наименование:NUT

Каталожный номер:595930

Комплект:2

Примечание:

№ на схеме:22

Наименование:SCREW

Каталожный номер:590592

Комплект:12

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:590469

Комплект:12

Примечание:

№ на схеме:24

Наименование:SUPPORT

Каталожный номер:596048

Комплект:1

Примечание:

№ на схеме:29

Наименование:BRACKET

Каталожный номер:596047

Комплект:1

Примечание:

№ на схеме:31

Наименование:PLATE

Каталожный номер:586318

Комплект:4

Примечание:

№ на схеме:32

Наименование:PIN

Каталожный номер:586317

Комплект:4

Примечание:

№ на схеме:35

Наименование:TRANSLATOR CYLINDER ASSY

Каталожный номер:

Комплект:2

Примечание:См. раздел № 153 "Цилиндр раздвижения вил "584724""

№ на схеме:36

Наименование:SUPPORT

Каталожный номер:595560

Комплект:2

Примечание:
