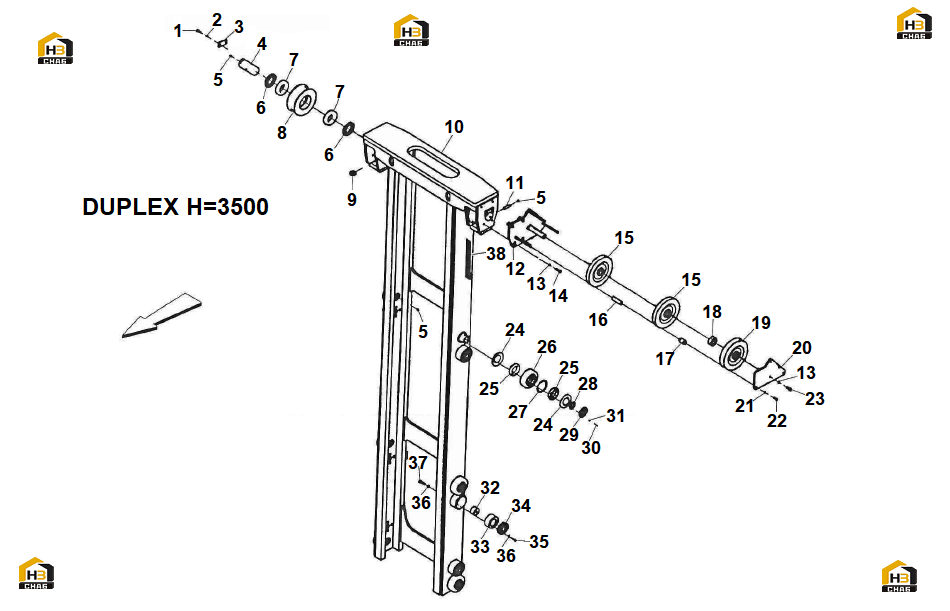

144. Внутренняя мачта - версия "DUPLEX H=3500"

← 143. Внешняя мачта - версия "DUPLEX H=6000" 145. Внутренняя мачта - версия "DUPLEX-GAL H=7500" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:SCREW

Каталожный номер:590592

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:590467

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:590492

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:590501

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:590502

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:590503

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:590506

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:586298

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:595529

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:595530

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:595535

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:595557

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:590505

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:590466

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:595523

Комплект:4

Примечание:

№ на схеме:5

Наименование:LUBRICATOR

Каталожный номер:595531

Комплект:8

Примечание:

№ на схеме:12

Наименование:SUPPORT

Каталожный номер:595548

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:590477

Комплект:5

Примечание:

№ на схеме:14

Наименование:SCREW

Каталожный номер:590491

Комплект:4

Примечание:

№ на схеме:15

Наименование:PULLEY

Каталожный номер:595547

Комплект:2

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:590462

Комплект:3

Примечание:

№ на схеме:17

Наименование:BUSHING

Каталожный номер:590461

Комплект:3

Примечание:

№ на схеме:18

Наименование:SPACER

Каталожный номер:595546

Комплект:1

Примечание:

№ на схеме:19

Наименование:PULLEY

Каталожный номер:595545

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLATE

Каталожный номер:595544

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:595542

Комплект:3

Примечание:

№ на схеме:22

Наименование:SCREW

Каталожный номер:595543

Комплект:3

Примечание:

№ на схеме:24

Наименование:SEAL RING

Каталожный номер:595541

Комплект:12

Примечание:

№ на схеме:25

Наименование:BEARING

Каталожный номер:595540

Комплект:12

Примечание:

№ на схеме:26

Наименование:ROLLER

Каталожный номер:595538

Комплект:6

Примечание:

№ на схеме:27

Наименование:CIRCLIP

Каталожный номер:595539

Комплект:6

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:595537

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:29

Наименование:COVER

Каталожный номер:595536

Комплект:6

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:590498

Комплект:24

Примечание:

№ на схеме:32

Наименование:REGISTER

Каталожный номер:595532

Комплект:6

Примечание:

№ на схеме:33

Наименование:SHOE SUPPORT

Каталожный номер:595533

Комплект:6

Примечание:

№ на схеме:34

Наименование:SHOE

Каталожный номер:595534

Комплект:6

Примечание:
