143. Внешняя мачта - версия "DUPLEX H=6000"

143. Внешняя мачта - версия "DUPLEX H=6000"

← 142. Внешняя мачта - версия "DUPLEX-GAL H=7500" 144. Внутренняя мачта - версия "DUPLEX H=3500" →

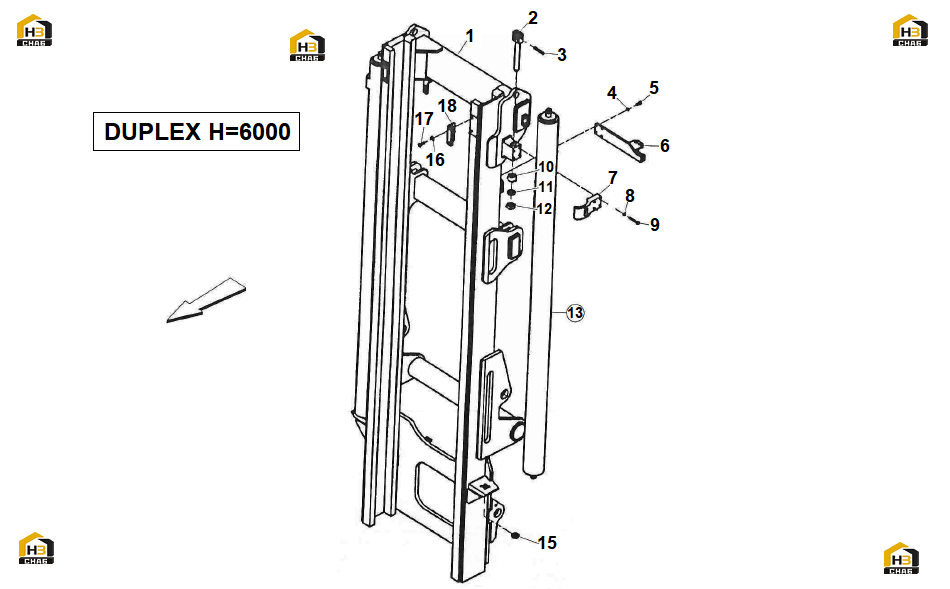

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:OUTER MAST
Каталожный номер:595926
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:ROD
Каталожный номер:586306
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PIN
Каталожный номер:586303
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:590469
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SCREW
Каталожный номер:595626
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BRACKET
Каталожный номер:595524
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BRACKET
Каталожный номер:595927
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:590469
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SCREW
Каталожный номер:595928
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:NUT
Каталожный номер:586304
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:595929
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:NUT
Каталожный номер:595930
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CYLINDER ASSY
Каталожный номер:
Комплект:2
Примечание:См. разделы № 147, 148, 149 "Цилиндр подъёмный"
0 ₽
шт
№ на схеме:15
Наименование:SPANNER NUT
Каталожный номер:595522
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:595932
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SCREW
Каталожный номер:590476
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SHOE
Каталожный номер:595296
Комплект:2
Примечание:
