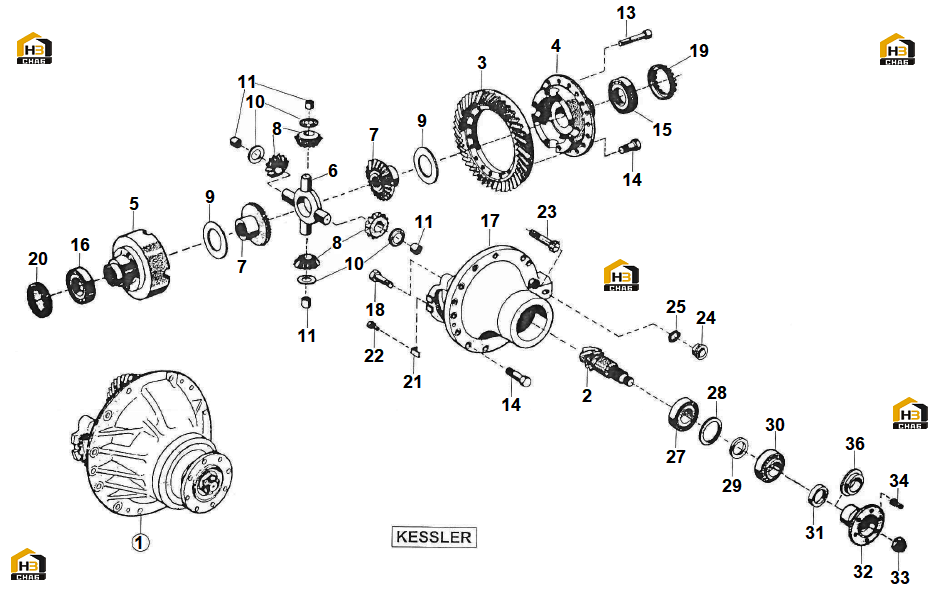

106. передний ведущий мост (узкий) - дифференциал

← 105. передний ведущий мост - шестерня планетарной бортовой передачи 107. передний ведущий мост - ручной тормоз →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DIFFERENTIAL CARRIER C.

Каталожный номер:585013

Комплект:1

Примечание:в сборе

№ на схеме:2

Наименование:DIFF. AND BEVEL GEAR

Каталожный номер:585014

Комплект:1

Примечание:Включая позицию 3

№ на схеме:4

Наименование:DIFFERENTIAL HOUSING ASSY

Каталожный номер:585016

Комплект:1

Примечание:Включая позицию 5

№ на схеме:6

Наименование:CROSS

Каталожный номер:515257

Комплект:1

Примечание:

№ на схеме:7

Наименование:GEAR

Каталожный номер:515252

Комплект:2

Примечание:

№ на схеме:8

Наименование:PLANETARY GEAR

Каталожный номер:515256

Комплект:4

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:522986

Комплект:2

Примечание:

№ на схеме:10

Наименование:DISK

Каталожный номер:540734

Комплект:4

Примечание:

№ на схеме:11

Наименование:BUSHING

Каталожный номер:515260

Комплект:4

Примечание:

№ на схеме:13

Наименование:SCREW M14x100

Каталожный номер:200409

Комплект:8

Примечание:M14x100

№ на схеме:14

Наименование:SCREW M14x2x35

Каталожный номер:00394

Комплект:30

Примечание:M14x2x35

№ на схеме:15

Наименование:BEARING

Каталожный номер:515259

Комплект:1

Примечание:

№ на схеме:16

Наименование:BEARING

Каталожный номер:515258

Комплект:1

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL HOUSING

Каталожный номер:545713

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW M16x2x80

Каталожный номер:00395

Комплект:4

Примечание:M16x2x80

№ на схеме:19

Наименование:SPANNER NUT

Каталожный номер:523474

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPANNER NUT

Каталожный номер:515286

Комплект:1

Примечание:

№ на схеме:21

Наименование:LOCKING PLATE

Каталожный номер:560365

Комплект:2

Примечание:

№ на схеме:22

Наименование:SCREW M8x12

Каталожный номер:200429

Комплект:2

Примечание:M8x12

№ на схеме:23

Наименование:SCREW M14x2x90

Каталожный номер:00392

Комплект:2

Примечание:M14x2x90

№ на схеме:24

Наименование:PLUG

Каталожный номер:585005

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET

Каталожный номер:585018

Комплект:1

Примечание:

№ на схеме:27

Наименование:BEARING

Каталожный номер:515273

Комплект:1

Примечание:

№ на схеме:28

Наименование:DISK

Каталожный номер:515284

Комплект:1

Примечание:

№ на схеме:29

Наименование:SPACER

Каталожный номер:515283

Комплект:1

Примечание:

№ на схеме:30

Наименование:BEARING

Каталожный номер:515282

Комплект:1

Примечание:

№ на схеме:31

Наименование:OIL SEAL

Каталожный номер:515461

Комплект:1

Примечание:

№ на схеме:32

Наименование:FLANGE

Каталожный номер:585019

Комплект:1

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:515290

Комплект:1

Примечание:

№ на схеме:34

Наименование:SCREW M12x1,75x50

Каталожный номер:522983

Комплект:8

Примечание:M12x1,75x50

№ на схеме:36

Наименование:WASHER

Каталожный номер:585020

Комплект:1

Примечание:
