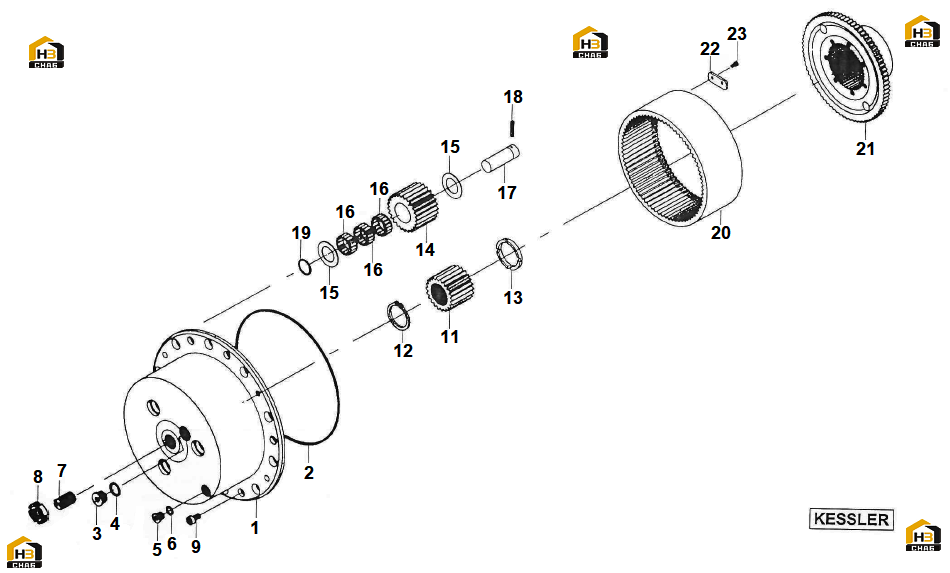

105. передний ведущий мост - шестерня планетарной бортовой передачи

← 104. передний ведущий мост - тормоз в сборе 106. передний ведущий мост (узкий) - дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLANETARY CARRIER

Каталожный номер:550387

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:540778

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLUG M24х1,5

Каталожный номер:540703

Комплект:2

Примечание:M24х1,5

№ на схеме:4

Наименование:WASHER D24x30

Каталожный номер:100362

Комплект:2

Примечание:D24x30

№ на схеме:5

Наименование:PLUG

Каталожный номер:585004

Комплект:2

Примечание:

№ на схеме:6

Наименование:GASKET

Каталожный номер:540773

Комплект:2

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:585011

Комплект:2

Примечание:

№ на схеме:8

Наименование:SPANNER NUT

Каталожный номер:515303

Комплект:2

Примечание:

№ на схеме:9

Наименование:SCREW M10x20

Каталожный номер:200608

Комплект:12

Примечание:M10x20

№ на схеме:11

Наименование:GEAR

Каталожный номер:550389

Комплект:2

Примечание:

№ на схеме:12

Наименование:CIRCLIP

Каталожный номер:514030

Комплект:2

Примечание:

№ на схеме:13

Наименование:RING

Каталожный номер:523393

Комплект:2

Примечание:

№ на схеме:14

Наименование:PLANETARY PINION

Каталожный номер:550388

Комплект:8

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:515301

Комплект:16

Примечание:

№ на схеме:16

Наименование:NEEDLE BEARING

Каталожный номер:585012

Комплект:24

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:515297

Комплект:8

Примечание:

№ на схеме:18

Наименование:ELASTIC PIN

Каталожный номер:515305

Комплект:8

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:514034

Комплект:8

Примечание:

№ на схеме:20

Наименование:GEAR

Каталожный номер:550390

Комплект:2

Примечание:

№ на схеме:21

Наименование:GEAR

Каталожный номер:554157

Комплект:2

Примечание:

№ на схеме:22

Наименование:LOCKING PLATE

Каталожный номер:522474

Комплект:6

Примечание:

№ на схеме:23

Наименование:SCREW M6x12

Каталожный номер:200417

Комплект:12

Примечание:M6x12
