Поршень и шатун в сборе

← Вал коленчатый Механизм распределительный →

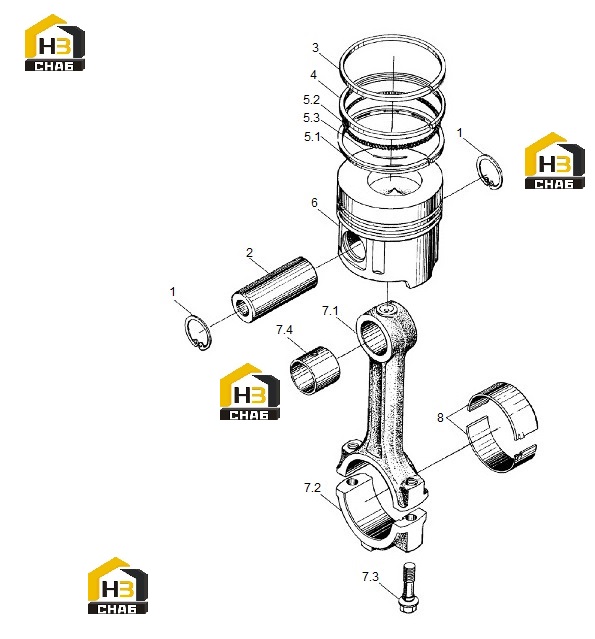

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:PISTON AND CONNECTING ROD ASSEMBLY

Каталожный номер:YTR05000

Комплект:4

Примечание:

№ на схеме:1

Наименование:LOCK RING

Каталожный номер:Q43036

Комплект:2

Примечание:36

№ на схеме:2

Наименование:PISTON PIN

Каталожный номер:RA050004

Комплект:1

Примечание:

№ на схеме:3

Наименование:10 COMPRESSION RING

Каталожный номер:RA050002

Комплект:1

Примечание:

№ на схеме:4

Наименование:20 COMPRESSION RING

Каталожный номер:RA050003

Комплект:1

Примечание:

№ на схеме:5

Наименование:OIL SCRAPER RING

Каталожный номер:RA.050200

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:OIL SCRAPER RING

Каталожный номер:RA.050201

Комплект:1

Примечание:

№ на схеме:5.2

Наименование:SPRING OF THE RING SCRAPER OF

Каталожный номер:RA.050202

Комплект:1

Примечание:

№ на схеме:5.3

Наименование:SPLICING PIN

Каталожный номер:RA.050203

Комплект:1

Примечание:

№ на схеме:6

Наименование:RETAINER

Каталожный номер:YTR.050001-1

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONNECTING ROD COMPLETE

Каталожный номер:RD.050100

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:CONNECTING ROD BODY

Каталожный номер:RD.050101

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:CONNECTING ROD BEARING COVER

Каталожный номер:RD.050102

Комплект:1

Примечание:

№ на схеме:7.3

Наименование:CONNECTING ROD SCREW

Каталожный номер:T/Y 102- 03110A

Комплект:2

Примечание:

№ на схеме:7.4

Наименование:CONNECTING ROD BUSHING

Каталожный номер:R050103A

Комплект:1

Примечание:

№ на схеме:8

Наименование:BRONZINE CONNECTING ROD

Каталожный номер:RD.050005

Комплект:2

Примечание:
