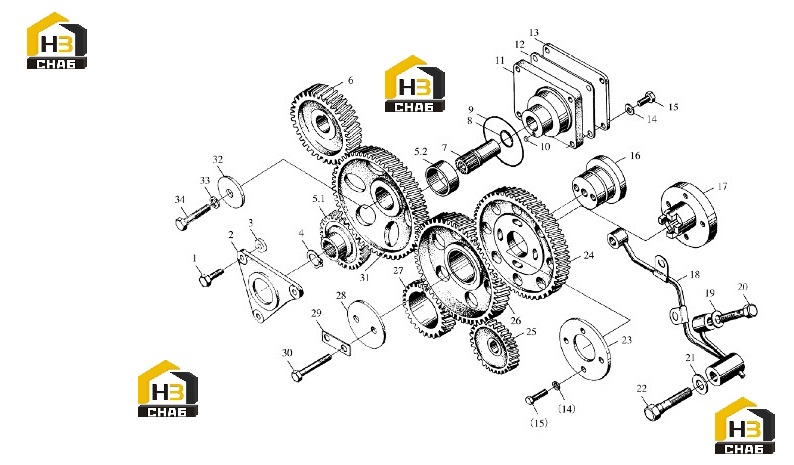

Механизм распределительный

← Поршень и шатун в сборе Картер двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:GEAR SET OF

Каталожный номер:Ytr3105G2.06000

Комплект:1

Примечание:

№ на схеме:1

Наименование:DISTRIBUTION

Каталожный номер:GB/T5782-2000

Комплект:3

Примечание:M10 x 25

№ на схеме:2

Наименование:SCREW

Каталожный номер:RT.060026-1A

Комплект:1

Примечание:

№ на схеме:3

Наименование:GEAR BACKREST PLATE

Каталожный номер:RT060032

Комплект:3

Примечание:

№ на схеме:4

Наименование:HYDRAULIC PUMP

Каталожный номер:GB/T894.1-1986

Комплект:1

Примечание:25

№ на схеме:5

Наименование:BACK PLATE WASHER

Каталожный номер:RT.061100A

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:HYDRAULIC PUMP GEAR

Каталожный номер:YTR.061101

Комплект:1

Примечание:

№ на схеме:5.2

Наименование:LOCK RING

Каталожный номер:RT061102

Комплект:1

Примечание:

№ на схеме:6

Наименование:PUMP GEAR AND BUSHING

Каталожный номер:R060021A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hydraulic

Каталожный номер:RT060025A

Комплект:1

Примечание:

№ на схеме:8

Наименование:HYDRAULIC PUMP GEAR

Каталожный номер:GB/T895.1-1986

Комплект:1

Примечание:25

№ на схеме:9

Наименование:PUMP GEAR BUSHING

Каталожный номер:RT060019-1

Комплект:1

Примечание:

№ на схеме:10

Наименование:HYDRPAULICA

Каталожный номер:RT060027

Комплект:1

Примечание:

№ на схеме:11

Наименование:COMPRESSOR GEAR

Каталожный номер:LRT.060024-3

Комплект:1

Примечание:

№ на схеме:12

Наименование:RIBBED GLOVE

Каталожный номер:LRT060029

Комплект:1

Примечание:

№ на схеме:13

Наименование:LOCK RING

Каталожный номер:RT060028

Комплект:2

Примечание:

№ на схеме:14

Наименование:SEALING RING

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:8

№ на схеме:15

Наименование:PLUG

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:M8 x 30

№ на схеме:16

Наименование:PUMP GEAR SHAFT

Каталожный номер:R060009

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hydraulic

Каталожный номер:YTR4105T1.060006

Комплект:1

Примечание:

№ на схеме:18

Наименование:HYDRAULIC PUMP GASKET

Каталожный номер:YTR3105G1.060200

Комплект:1

Примечание:

№ на схеме:19

Наименование:COVER

Каталожный номер:R320002

Комплект:4

Примечание:

№ на схеме:20

Наименование:PRESSURE WASHER

Каталожный номер:RT060022

Комплект:2

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:54.02.453

Комплект:2

Примечание:

№ на схеме:22

Наименование:CRAZY GEAR SHAFT

Каталожный номер:YTR4105T1.060012

Комплект:1

Примечание:

№ на схеме:23

Наименование:PUMP GEAR HUB

Каталожный номер:YTR.060007

Комплект:1

Примечание:

№ на схеме:24

Наименование:Injector

Каталожный номер:YTR.060005

Комплект:1

Примечание:

№ на схеме:25

Наименование:TUBE OF RMBLEO

Каталожный номер:YTR.060002

Комплект:1

Примечание:

№ на схеме:26

Наименование:SCREW WASHER

Каталожный номер:YTR.060100

Комплект:1

Примечание:

№ на схеме:27

Наименование:EXTRAVASATOR

Каталожный номер:YTR.060001

Комплект:1

Примечание:

№ на схеме:28

Наименование:OIL PASSAGE SCREW

Каталожный номер:R060011

Комплект:1

Примечание:

№ на схеме:29

Наименование:ELBOW WASHER

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:10

№ на схеме:30

Наименование:OIL PIPE SCREW

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:M10 x 65-Zn.D

№ на схеме:31

Наименование:GEAR FIXING PLATE

Каталожный номер:YTR.060003

Комплект:1

Примечание:

№ на схеме:32

Наименование:INJECTION PUMP

Каталожный номер:R060004

Комплект:1

Примечание:

№ на схеме:33

Наименование:INJECTOR PUMP GEAR

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:12

№ на схеме:34

Наименование:OIL PUMP GEAR

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:M12 x 55-Zn.D
