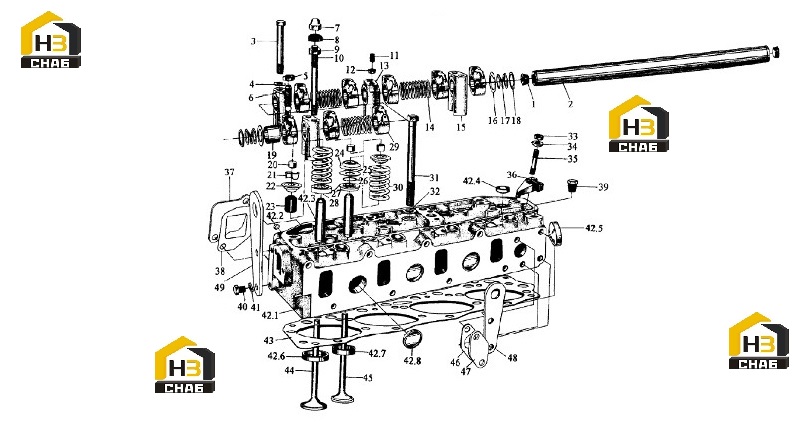

Комплектующие головки блока цилиндров

← Стартер, генератор, компрессор Комплектующие блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:PLUG

Каталожный номер:LR010209

Комплект:4

Примечание:NPT3/8

№ на схеме:0

Наименование:COMPLETE ROCKER SHAFT

Каталожный номер:4R010200

Комплект:1

Примечание:

№ на схеме:0

Наименование:COMPLETE ROCKER

Каталожный номер:R010250

Комплект:8

Примечание:

№ на схеме:0.1

Наименование:COMPLETE ENGINE HEAD

Каталожный номер:4RD.010000

Комплект:1

Примечание:

№ на схеме:0.2

Наименование:CABECOTE WITH VALVES

Каталожный номер:L4R0101-HJK

Комплект:1

Примечание:

№ на схеме:1

Наименование:ROCKER SHAFT

Каталожный номер:4R010201

Комплект:1

Примечание:

№ на схеме:1

Наименование:ROTOCAP ASSEMBLY

Каталожный номер:R010300Y

Комплект:4

Примечание:

№ на схеме:2

Наименование:SCREW

Каталожный номер:GB22-76.8.8- Zn.D

Комплект:4

Примечание:M10 x 85

№ на схеме:3

Наименование:WASHER

Каталожный номер:GB848-76-Zn.D

Комплект:4

Примечание:10

№ на схеме:4

Наименование:NUT

Каталожный номер:GB54-76.8- Zn.D

Комплект:8

Примечание:M10 x 1

№ на схеме:5

Наименование:ROCKER ARM-ADJUSTING SCREW

Каталожный номер:R010208

Комплект:8

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:GB923-76-Zn.D

Комплект:4

Примечание:M10

№ на схеме:7

Наименование:RUBBER PROTECTOR

Каталожный номер:R010017

Комплект:8

Примечание:

№ на схеме:8

Наименование:NUT

Каталожный номер:GB52-76-Zn.D

Комплект:4

Примечание:M10

№ на схеме:9

Наименование:SHAFT BEARING STUD

Каталожный номер:R010016

Комплект:4

Примечание:

№ на схеме:10

Наименование:ROCKER

Каталожный номер:GB75-76

Комплект:1

Примечание:M6 x 16

№ на схеме:11

Наименование:SCREW

Каталожный номер:GB52-76.8- Zn.D

Комплект:1

Примечание:M6

№ на схеме:12

Наименование:NUT

Каталожный номер:R010205

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEAT OF THE AXIS OF THE ROCKERS

Каталожный номер:R010202

Комплект:3

Примечание:

№ на схеме:14

Наименование:FEED OF X-LEO

Каталожный номер:R010206

Комплект:3

Примечание:

№ на схеме:15

Наименование:ROCKER SHAFT SPRING

Каталожный номер:R010204

Комплект:2

Примечание:

№ на схеме:16

Наименование:ROCKER SHAFT SPRING SEAT

Каталожный номер:

Комплект:-

Примечание:

№ на схеме:17

Наименование:ROCKER SHAFT WASHER

Каталожный номер:R010203

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHAFT END SPRING

Каталожный номер:GB894-76

Комплект:2

Примечание:25

№ на схеме:19

Наименование:ROCKER

Каталожный номер:R010252A

Комплект:8

Примечание:

№ на схеме:20

Наименование:LOCK RING

Каталожный номер:R010006

Комплект:8

Примечание:

№ на схеме:21

Наименование:ROCKER ARM BUSHING

Каталожный номер:R010005

Комплект:16

Примечание:

№ на схеме:22

Наименование:VALVE COVER

Каталожный номер:R010004Y

Комплект:8

Примечание:

№ на схеме:23

Наименование:VALVE LOCK

Каталожный номер:R010019Y

Комплект:4

Примечание:

№ на схеме:24

Наименование:VALVE SPRING SEAT

Каталожный номер:R010301Y

Комплект:4

Примечание:

№ на схеме:25

Наименование:VALVE

Каталожный номер:R010302

Комплект:4

Примечание:

№ на схеме:26

Наименование:ROTOCAP UPPER SEAT

Каталожный номер:R010304

Комплект:4

Примечание:

№ на схеме:27

Наименование:BACK SPRING WASHER

Каталожный номер:R010303

Комплект:4

Примечание:

№ на схеме:28

Наименование:ROTOCAP

Каталожный номер:R0100015Y

Комплект:4

Примечание:

№ на схеме:29

Наименование:ROTOCAP SPRING

Каталожный номер:R010251

Комплект:8

Примечание:

№ на схеме:30

Наименование:ROTOCAP BOTTOM SEAT

Каталожный номер:LR010003Y

Комплект:8

Примечание:

№ на схеме:31

Наименование:VALVE SPRING SPACER

Каталожный номер:RD.010007

Комплект:18

Примечание:

№ на схеме:32

Наименование:ADMISSION

Каталожный номер:R010012

Комплект:18

Примечание:

№ на схеме:33

Наименование:ROCKER

Каталожный номер:GB52-76.8- Zn.D

Комплект:4

Примечание:M8

№ на схеме:34

Наименование:VALVE SPRING

Каталожный номер:GB849-76-Zn.D

Комплект:4

Примечание:8

№ на схеме:35

Наименование:HEAD SCREW

Каталожный номер:R010018

Комплект:4

Примечание:

№ на схеме:36

Наименование:HEADSTOCK PARAFISO WASHER

Каталожный номер:R010008

Комплект:4

Примечание:

№ на схеме:37

Наименование:NUT

Каталожный номер:RT010021

Комплект:1

Примечание:

№ на схеме:38

Наименование:SPHERICAL WASHER

Каталожный номер:6RTIII530004

Комплект:1

Примечание:

№ на схеме:39

Наименование:FIXING PLATE STUD

Каталожный номер:YTQ021.1-87

Комплект:1

Примечание:NPT1/2

№ на схеме:40

Наименование:INJECTOR FASTENER

Каталожный номер:GB21-76-Zn.D

Комплект:8

Примечание:M10 x 20-8.8-Zn.D

№ на схеме:41

Наименование:WATER OUTLET COVER

Каталожный номер:GB93-76

Комплект:8

Примечание:10

№ на схеме:42

Наименование:THERMOSTAT GASKET

Каталожный номер:L4R010100 Y

Комплект:1

Примечание:

№ на схеме:42.1

Наименование:PLUG

Каталожный номер:L4R010101Y

Комплект:1

Примечание:

№ на схеме:42.2

Наименование:SCREW

Каталожный номер:R010107

Комплект:4

Примечание:10

№ на схеме:42.3

Наименование:VALVE GUIDE

Каталожный номер:R010104

Комплект:8

Примечание:

№ на схеме:42.4

Наименование:PLUG

Каталожный номер:Q/YT031.2-1992

Комплект:4

Примечание:26

№ на схеме:42.5

Наименование:PLUG

Каталожный номер:R010105

Комплект:2

Примечание:42

№ на схеме:42.6

Наименование:SDE OF THE INTAKE VALVE

Каталожный номер:R010102Y

Комплект:4

Примечание:

№ на схеме:42.7

Наименование:EXHAUST VALVE SEDE

Каталожный номер:R010103

Комплект:4

Примечание:

№ на схеме:42.8

Наименование:PLUG

Каталожный номер:R010106

Комплект:3

Примечание:35

№ на схеме:43

Наименование:CABECOTE JOINT

Каталожный номер:L4R010011

Комплект:1

Примечание:

№ на схеме:44

Наименование:INTAKE VALVE

Каталожный номер:R010001Y

Комплект:4

Примечание:

№ на схеме:45

Наименование:EXHAUST VALVE

Каталожный номер:R0100202

Комплект:4

Примечание:

№ на схеме:46

Наименование:WATER OUTLET GASKET

Каталожный номер:R010013

Комплект:1

Примечание:

№ на схеме:47

Наименование:RETURN ADAPTER

Каталожный номер:4RT12.010400

Комплект:1

Примечание:

№ на схеме:48

Наименование:LIFTING EYE

Каталожный номер:YTR4105G69.010009

Комплект:1

Примечание:

№ на схеме:49

Наименование:LIFTING EYE

Каталожный номер:YTR2105.010009-1

Комплект:1

Примечание:
