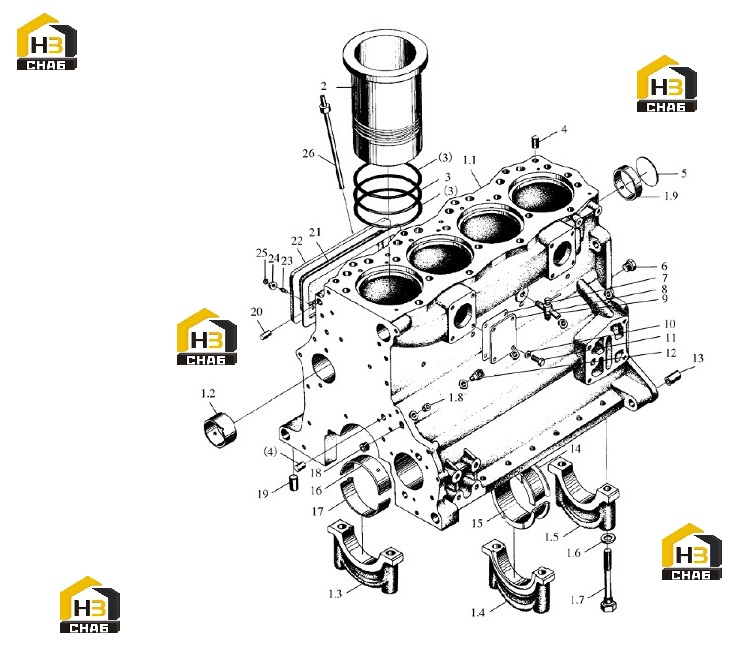

Комплектующие блока цилиндров

← Комплектующие головки блока цилиндров Клапан в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:COMPLETE ENGINE BLOCK

Каталожный номер:YTR4105T1.020000- 1

Комплект:1

Примечание:

№ на схеме:1

Наименование:MECHANICAL BLOCK ASSEMBLY

Каталожный номер:YTR4105T.020100

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:ENGINE

Каталожный номер:YTR4105T.020101

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:ENGINE BLOCK

Каталожный номер:R020106

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:FRONT COMMAND BUSHING

Каталожный номер:LR020102

Комплект:1

Примечание:

№ на схеме:1.4

Наименование:Valves

Каталожный номер:LR020103

Комплект:1

Примечание:

№ на схеме:1.5

Наименование:CRANKSHAFT BEARING COVER

Каталожный номер:LR0200111

Комплект:1

Примечание:

№ на схеме:1.6

Наименование:BACKREST BEARING COVER

Каталожный номер:R020105

Комплект:10

Примечание:

№ на схеме:1.7

Наименование:Crankshaft

Каталожный номер:R020104

Комплект:10

Примечание:

№ на схеме:1.8

Наименование:REAR HOUSING COVER

Каталожный номер:YTQ021.1-1987

Комплект:4

Примечание:NPT1/8

№ на схеме:1.9

Наименование:Crankshaft

Каталожный номер:R020107

Комплект:4

Примечание:

№ на схеме:2

Наименование:BEARING BOLT WASHER

Каталожный номер:RAD.020001

Комплект:4

Примечание:

№ на схеме:3

Наименование:MAIN

Каталожный номер:RA020003

Комплект:12

Примечание:

№ на схеме:4

Наименование:CRANKSHAFT BEARING BOLT

Каталожный номер:R020021

Комплект:3

Примечание:

№ на схеме:5

Наименование:PLUG

Каталожный номер:UTQ031.1-1991

Комплект:1

Примечание:60

№ на схеме:6

Наименование:CAMSHAFT BUSHING

Каталожный номер:YTQ021.1-1986

Комплект:1

Примечание:NPT3/8

№ на схеме:7

Наименование:CYLINDER JACKET

Каталожный номер:R020017

Комплект:2

Примечание:

№ на схеме:8

Наименование:20 AND 30 SHIRT SEALING RINGS

Каталожный номер:LR020200

Комплект:1

Примечание:

№ на схеме:9

Наименование:GUIDE PIN, BLOCK TOP FACE

Каталожный номер:1305C1-010

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLUG

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:10

№ на схеме:11

Наименование:PLUG

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:M10 x 25-Zn.D

№ на схеме:12

Наименование:WATER FEED GASKET

Каталожный номер:6RQ2.020031

Комплект:1

Примечание:

№ на схеме:13

Наименование:ADAPTER SEAT

Каталожный номер:6RQ2.020015

Комплект:2

Примечание:

№ на схеме:14

Наименование:WATER VALVE ASSEMBLY

Каталожный номер:LR020043

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:LR020044

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:LR020041

Комплект:4

Примечание:

№ на схеме:17

Наименование:PRESSURE SENSOR CONNECTION

Каталожный номер:LR020042

Комплект:4

Примечание:

№ на схеме:18

Наименование:OIL

Каталожный номер:LR010209

Комплект:2

Примечание:NPT3/8

№ на схеме:19

Наименование:GUIDE PIN

Каталожный номер:R020027

Комплект:2

Примечание:

№ на схеме:20

Наименование:BRONZINA UPPER BACKREST

Каталожный номер:R020023

Комплект:1

Примечание:

№ на схеме:21

Наименование:Crankshaft

Каталожный номер:4R020009

Комплект:2

Примечание:

№ на схеме:22

Наименование:BRONZINA BOTTOM BACKREST

Каталожный номер:4R020008A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Crankshaft

Каталожный номер:R020011-FE

Комплект:4

Примечание:

№ на схеме:24

Наименование:BRONZINE BOTTOM BEARING

Каталожный номер:R010017

Комплект:4

Примечание:10

№ на схеме:25

Наименование:Crankshaft

Каталожный номер:GB923-76-Zn.D

Комплект:4

Примечание:10

№ на схеме:26

Наименование:UPPER BEARING BRONZINE

Каталожный номер:LR020300

Комплект:1

Примечание:
