Картер в сборе (часть 2)

← Картер в сборе (часть 1) Камера шестерни распредвала в сборе →

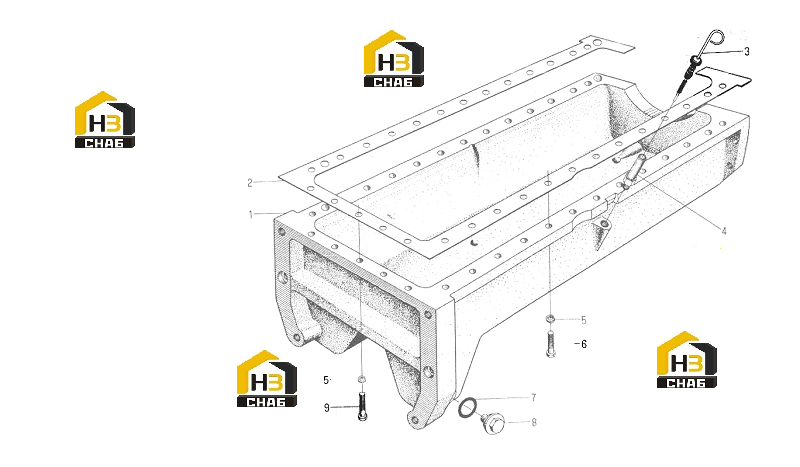

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Картер в сборе

Каталожный номер:6RTF*070000-2

Комплект:1

Примечание:

№ на схеме:1

Наименование:Картер

Каталожный номер:6RTF*070001-2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка картера

Каталожный номер:6RT III*070004

Комплект:1

Примечание:

№ на схеме:3

Наименование:Щуп в сборе

Каталожный номер:6RTF*070200-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Горловина щупа

Каталожный номер:6RQ*070024

Комплект:1

Примечание:

№ на схеме:5

Наименование:Пружинная шайба

Каталожный номер:GB 93-76

Комплект:31

Примечание:10

№ на схеме:6

Наименование:Болт

Каталожный номер:GB 22-76-Zn.D

Комплект:26

Примечание:М10х40

№ на схеме:7

Наименование:О-Кольцо

Каталожный номер:YTQ 020*86

Комплект:2

Примечание:35х3.1

№ на схеме:8

Наименование:Масляная винтовая пробка в сборе

Каталожный номер:6RQJ*070100

Комплект:2

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:GB 22-76-Zn.D

Комплект:5

Примечание:М10х445
