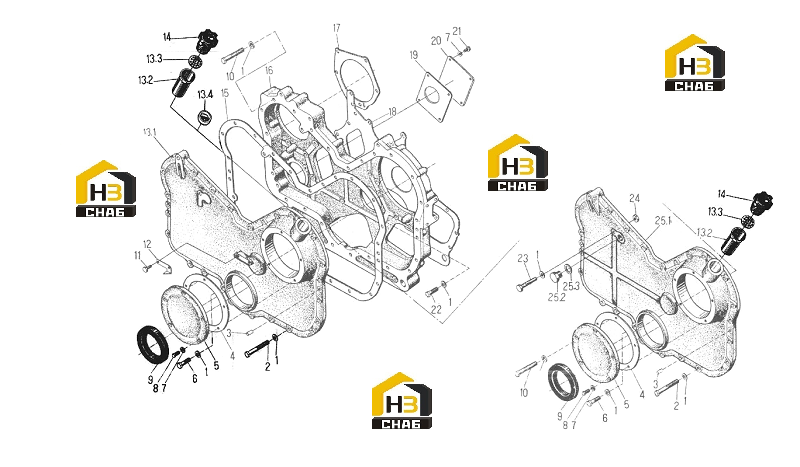

Камера шестерни распредвала в сборе

← Картер в сборе (часть 2) Корпус маховика в сборе (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Камера шестерни распредвала в сборе

Каталожный номер:6RG6*080000-1

Комплект:1

Примечание:

№ на схеме:0

Наименование:Камера шестерни распредвала в сборе

Каталожный номер:6RQ9*080000A

Комплект:1

Примечание:

№ на схеме:0

Наименование:Камера шестерни распредвала в сборе

Каталожный номер:6RQ2A*080000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Шайба 10

Каталожный номер:GB 848-76-Zn.D

Комплект:31

Примечание:10

№ на схеме:2

Наименование:Болт

Каталожный номер:GB 22-76-Zn.D

Комплект:9

Примечание:М10х70

№ на схеме:3

Наименование:Штифт

Каталожный номер:GB 119-76

Комплект:2

Примечание:8gaх16

№ на схеме:4

Наименование:Прокладка контрольного отверстия

Каталожный номер:R080005

Комплект:1

Примечание:

№ на схеме:5

Наименование:Контрольное отверстие

Каталожный номер:R080004

Комплект:2

Примечание:

№ на схеме:6

Наименование:Болт

Каталожный номер:GB21-76-Zn.D

Комплект:9

Примечание:М10х35

№ на схеме:7

Наименование:Шайба

Каталожный номер:GB 848-76-Zn.D

Комплект:5

Примечание:8

№ на схеме:8

Наименование:Болт

Каталожный номер:GB21-76-Zn.D

Комплект:1

Примечание:М8х22

№ на схеме:9

Наименование:Уплотнительная прокладка

Каталожный номер:LR080150

Комплект:2

Примечание:65х90х12

№ на схеме:10

Наименование:Болт

Каталожный номер:GB 22-76-Zn.D

Комплект:2

Примечание:М10х60

№ на схеме:11

Наименование:Болт

Каталожный номер:GB 30-76-Zn.D

Комплект:1

Примечание:М6х10

№ на схеме:12

Наименование:Собачка

Каталожный номер:6RQ2/080021

Комплект:1

Примечание:

№ на схеме:13

Наименование:Крышка в сборе

Каталожный номер:6RQ2A*080100

Комплект:1

Примечание:

№ на схеме:13

Наименование:Крышка в сборе

Каталожный номер:6RQ9*080100-1

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:Крышка

Каталожный номер:6RQ2A*080101-1

Комплект:1

Примечание:

№ на схеме:13.2

Наименование:Масляный фильтр

Каталожный номер:R080102-1

Комплект:1

Примечание:

№ на схеме:13.3

Наименование:Окно

Каталожный номер:R080008

Комплект:1

Примечание:

№ на схеме:13.4

Наименование:Шариковая пробка

Каталожный номер:R010106

Комплект:1

Примечание:35

№ на схеме:14

Наименование:Крышка масляного фильтра

Каталожный номер:R080015

Комплект:1

Примечание:

№ на схеме:15

Наименование:Прокладка

Каталожный номер:4RG3*080003

Комплект:1

Примечание:

№ на схеме:16

Наименование:Камера

Каталожный номер:RT080001-1

Комплект:1

Примечание:

№ на схеме:16

Наименование:Камера

Каталожный номер:6RQ2A*080001

Комплект:1

Примечание:

№ на схеме:17

Наименование:Прокладка отверстия компрессора

Каталожный номер:4RG3*080011

Комплект:1

Примечание:

№ на схеме:17

Наименование:Прокладка компрессора

Каталожный номер:R080011

Комплект:1

Примечание:

№ на схеме:18

Наименование:Прокладка камеры

Каталожный номер:RT080002

Комплект:1

Примечание:

№ на схеме:19

Наименование:Прокладка насоса

Каталожный номер:LRT*060029

Комплект:2

Примечание:

№ на схеме:20

Наименование:Прижимная пластина

Каталожный номер:RT060028

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:GB 21-76-Zn.D

Комплект:4

Примечание:М8х18

№ на схеме:22

Наименование:Болт

Каталожный номер:GB 21-76-Zn.D

Комплект:20

Примечание:М10х30

№ на схеме:23

Наименование:Болт

Каталожный номер:GB 21-76-Zn.D

Комплект:1

Примечание:М10х80

№ на схеме:24

Наименование:Гайка

Каталожный номер:GB 51-76-Zn.D

Комплект:1

Примечание:М10

№ на схеме:25

Наименование:Крышка камеры в сборе

Каталожный номер:4RG3*080100-2

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:Нулевая крышка

Каталожный номер:4RG3*080101-2

Комплект:1

Примечание:

№ на схеме:25.2

Наименование:Винтовая пробка

Каталожный номер:4RG3*080102

Комплект:1

Примечание:

№ на схеме:25.3

Наименование:Шайба

Каталожный номер:665*35*15*106

Комплект:1

Примечание:
