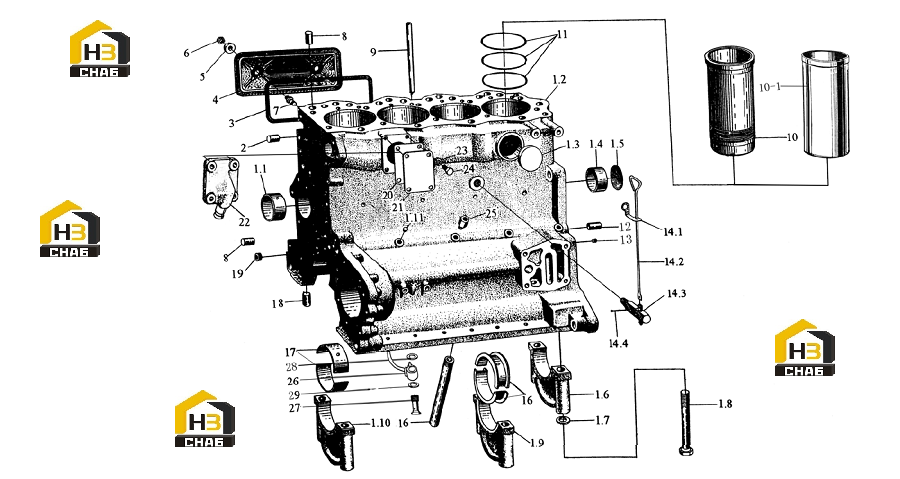

Корпус в сборе

← Головка блока цилиндров в сборе Вал распределительный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder block mechanical assembly 4RAT3·020100

Каталожный номер:4RAT3-020100

Комплект:1

Примечание:

№ на схеме:1

Наименование:Cylinder block mechanical assembly 4RAT020100

Каталожный номер:4RAT020100

Комплект:1

Примечание:

№ на схеме:1

Наименование:Cylinder block assy

Каталожный номер:4RAT-020000

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:Camshaft front bearing

Каталожный номер:R020106

Комплект:1

Примечание:

№ на схеме:1.10

Наименование:Main bearing cap

Каталожный номер:LR020102

Комплект:3

Примечание:

№ на схеме:1.11

Наименование:Screw plug

Каталожный номер:YTQ 021.1-87

Комплект:4

Примечание:Z 1/8″

№ на схеме:1.2-1

Наименование:Cylinder block

Каталожный номер:4RBAQ 020100-1FE

Комплект:1

Примечание:

№ на схеме:1.2-2

Наименование:Cylinder block

Каталожный номер:4RBAT-020100-1FEZ

Комплект:1

Примечание:108,105

№ на схеме:1.2-3

Наименование:Cylinder block

Каталожный номер:RW4110Q.020101

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:Bowl plug

Каталожный номер:R020108

Комплект:1

Примечание:φ50

№ на схеме:1.4

Наименование:Camshaft bearing

Каталожный номер:R020107

Комплект:4

Примечание:

№ на схеме:1.5

Наименование:Plug

Каталожный номер:Q/SB144-64

Комплект:1

Примечание:60

№ на схеме:1.6

Наименование:Cap,rear main bearing

Каталожный номер:LR020111

Комплект:1

Примечание:

№ на схеме:1.7

Наименование:Washer,main bearing bolt

Каталожный номер:R020105

Комплект:10

Примечание:

№ на схеме:1.8

Наименование:Bolt,main bearing

Каталожный номер:R020104

Комплект:10

Примечание:

№ на схеме:1.9

Наименование:Cap,locating main bearing

Каталожный номер:LR020103

Комплект:1

Примечание:

№ на схеме:2

Наименование:Dowel,cylinder block upper front face

Каталожный номер:R020023

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket,push rod chamber cover

Каталожный номер:4R020009

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover,front push rod chamber

Каталожный номер:4R020008A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing washer

Каталожный номер:R010017

Комплект:4

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:GB 923-76-Zn-D

Комплект:4

Примечание:10

№ на схеме:7

Наименование:Stud,push rod chamber cover

Каталожный номер:R020011

Комплект:4

Примечание:

№ на схеме:8

Наименование:Dowel.cylinder block top face

Каталожный номер:R020021

Комплект:3

Примечание:

№ на схеме:9

Наименование:Drain pipe assembly,crankcase ventilation

Каталожный номер:LR020300

Комплект:1

Примечание:

№ на схеме:10-1

Наименование:Cylinder liner

Каталожный номер:RAZ1.020001

Комплект:4

Примечание:105

№ на схеме:10-2

Наименование:Cylinder liner

Каталожный номер:RBA.020001

Комплект:4

Примечание:108

№ на схеме:10-3

Наименование:Cylinder liner

Каталожный номер:RW110.020001

Комплект:4

Примечание:110

№ на схеме:11

Наименование:Sealing ring,cylinder liner

Каталожный номер:RA020002/3

Комплект:12

Примечание:

№ на схеме:12

Наименование:Hollow dowel,cylinder block rear face

Каталожный номер:R020015

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nozzle,rear oil sealing

Каталожный номер:R020004

Комплект:1

Примечание:

№ на схеме:14

Наименование:Drain cock assy,radiator

Каталожный номер:LR020400

Комплект:1

Примечание:

№ на схеме:14.1

Наименование:Clamp

Каталожный номер:LR020402A

Комплект:1

Примечание:

№ на схеме:14.2

Наименование:Handle

Каталожный номер:LR020401

Комплект:1

Примечание:

№ на схеме:14.3

Наименование:Water Valve

Каталожный номер:LR020450

Комплект:1

Примечание:

№ на схеме:14.4

Наименование:Cotter pin

Каталожный номер:GB 91-86

Комплект:1

Примечание:2.5×20

№ на схеме:15

Наименование:Thrust shell (top/bottom),main bearing

Каталожный номер:LR020043/44

Комплект:1

Примечание:

№ на схеме:16

Наименование:Drain tube,main oil passage relief valve

Каталожный номер:R020012

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bottom shell,main bearing

Каталожный номер:R020041/42

Комплект:4

Примечание:

№ на схеме:18

Наименование:Dowel,cylinder block bottom face

Каталожный номер:R020027

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw plug

Каталожный номер:LR010209

Комплект:2

Примечание:Z 3/8″

№ на схеме:20

Наименование:Gasket,feeding water adaptor

Каталожный номер:R020017

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover plate

Каталожный номер:6RT III 020028

Комплект:1

Примечание:

№ на схеме:22

Наименование:Feeding water adaptor,oil cooler

Каталожный номер:LR020200

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring washer

Каталожный номер:GB 93-76

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:GB 21-76-Zn-D

Комплект:4

Примечание:M10×25

№ на схеме:25

Наименование:Connector,oil pressure sensor

Каталожный номер:6RQ2020031

Комплект:1

Примечание:

№ на схеме:26

Наименование:Piston Cooling Nozzle

Каталожный номер:RW020200

Комплект:4

Примечание:

№ на схеме:27

Наименование:Nozzle bolt

Каталожный номер:RW020003

Комплект:4

Примечание:

№ на схеме:28

Наименование:Gasket

Каталожный номер:6RAZL.020006

Комплект:4

Примечание:

№ на схеме:29

Наименование:Spring washer

Каталожный номер:B II -049

Комплект:4

Примечание:
