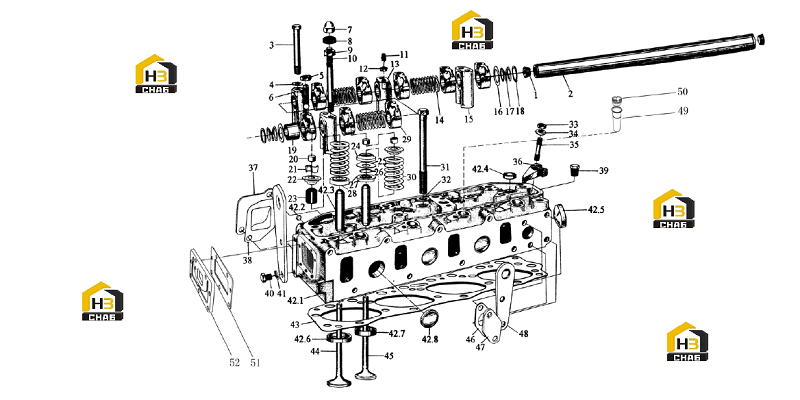

Головка блока цилиндров в сборе

← Узел установки нагнетателя Корпус в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Rocker arm assembly

Каталожный номер:R010250

Комплект:8

Примечание:

№ на схеме:0

Наименование:Valve rotocap assembly

Каталожный номер:R01300Y

Комплект:4

Примечание:

№ на схеме:0

Наименование:Rocker shaft assembly

Каталожный номер:4R010200

Комплект:1

Примечание:

№ на схеме:0

Наименование:Cylinder head with valve assembly

Каталожный номер:4R0101-HJ

Комплект:1

Примечание:

№ на схеме:0

Наименование:Cylinder head assy

Каталожный номер:4RTF010000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Screw plug Z 3/8″

Каталожный номер:LR010209

Комплект:2

Примечание:Z 3/8″

№ на схеме:2

Наименование:Rocker shaft

Каталожный номер:4R010201

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:GB22-76-8-8-Zn-D

Комплект:4

Примечание:M10×85

№ на схеме:4

Наименование:Washer

Каталожный номер:GB848-76-Zn-D

Комплект:8

Примечание:10

№ на схеме:5

Наименование:Nut

Каталожный номер:GB54-76-Zn-D

Комплект:8

Примечание:M10

№ на схеме:6

Наименование:Adjusting screw,rocker arm

Каталожный номер:R010208

Комплект:8

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:GB923-76-Zn-D

Комплект:4

Примечание:M10

№ на схеме:8

Наименование:Rubber sealing ring

Каталожный номер:R010017

Комплект:4

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:GB52-76-Zn-D

Комплект:4

Примечание:M10

№ на схеме:10

Наименование:Stud,rocker shaft seat

Каталожный номер:R010016

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:GB 75-76

Комплект:1

Примечание:M6×16

№ на схеме:12

Наименование:Nut M6

Каталожный номер:GB52-76-Zn-D

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seat,rocker shaft(oil feed)

Каталожный номер:R010205

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring,rocker shaft

Каталожный номер:R010202

Комплект:3

Примечание:

№ на схеме:15

Наименование:Seat,rocker shaft

Каталожный номер:R010206

Комплект:3

Примечание:

№ на схеме:16

Наименование:Washer,rocker shaft

Каталожный номер:R010204

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spring,rocker shaft end

Каталожный номер:R010203

Комплект:2

Примечание:

№ на схеме:18

Наименование:Retaining ring

Каталожный номер:GB 894-76

Комплект:2

Примечание:25

№ на схеме:19

Наименование:Bush,rocker arm

Каталожный номер:R010252A

Комплект:8

Примечание:

№ на схеме:20

Наименование:Valve cap

Каталожный номер:R010006

Комплект:8

Примечание:

№ на схеме:21

Наименование:Valve collet

Каталожный номер:R010005

Комплект:16

Примечание:

№ на схеме:22

Наименование:Retainer,valve spring

Каталожный номер:R010004Y

Комплект:8

Примечание:

№ на схеме:23

Наименование:Oil hood,valve

Каталожный номер:R010019Y

Комплект:4

Примечание:

№ на схеме:24

Наименование:Upper seat,valve rotocap

Каталожный номер:R010301Y

Комплект:4

Примечание:

№ на схеме:25

Наименование:Thrust washer,valve rotocap spring

Каталожный номер:R010302

Комплект:4

Примечание:

№ на схеме:26

Наименование:Spring,valve rotocap

Каталожный номер:R010304

Комплект:4

Примечание:

№ на схеме:27

Наименование:Lower seat,valve rotocap

Каталожный номер:R010303

Комплект:4

Примечание:

№ на схеме:28

Наименование:Spacer,inlet valve spring

Каталожный номер:R010015Y

Комплект:4

Примечание:

№ на схеме:29

Наименование:Rocker arm

Каталожный номер:R010251

Комплект:8

Примечание:

№ на схеме:30

Наименование:Valve spring

Каталожный номер:R010003Y

Комплект:8

Примечание:

№ на схеме:31

Наименование:Bolt,cylinder head

Каталожный номер:R010007A-1

Комплект:18

Примечание:

№ на схеме:32

Наименование:Washer,cylinder head bolt

Каталожный номер:R010012

Комплект:18

Примечание:

№ на схеме:33

Наименование:Nut

Каталожный номер:GB 52-76-Zn-D

Комплект:4

Примечание:M8

№ на схеме:34

Наименование:Spherical washer

Каталожный номер:GB 849-76-Zn-D

Комплект:4

Примечание:8

№ на схеме:35

Наименование:Stud,clamp plate

Каталожный номер:R010018

Комплект:4

Примечание:

№ на схеме:36

Наименование:Clamp plate,injector

Каталожный номер:R010008

Комплект:4

Примечание:

№ на схеме:37

Наименование:Cover,cap,side water outlet

Каталожный номер:RT010021

Комплект:1

Примечание:

№ на схеме:38

Наименование:Gasket,thermostat

Каталожный номер:6RT III 530004

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw plug

Каталожный номер:YTQ 021.1-87

Комплект:1

Примечание:1/2″

№ на схеме:40

Наименование:Bolt

Каталожный номер:GB 21-76-Zn-D

Комплект:8

Примечание:M10×20

№ на схеме:41

Наименование:Spring washer

Каталожный номер:GB 93-76

Комплект:8

Примечание:10

№ на схеме:42

Наименование:Cylinder head mechanical assembly 4R010100Y

Каталожный номер:4R010100Y

Комплект:1

Примечание:

№ на схеме:42.1

Наименование:Cylinder head

Каталожный номер:4R010101

Комплект:1

Примечание:

№ на схеме:42.2

Наименование:Bowl plug

Каталожный номер:R010107

Комплект:4

Примечание:10

№ на схеме:42.3

Наименование:Valve guide

Каталожный номер:R010104

Комплект:8

Примечание:

№ на схеме:42.4

Наименование:Bowl plug

Каталожный номер:R010108

Комплект:4

Примечание:24

№ на схеме:42.5

Наименование:Bowl plug

Каталожный номер:R010105

Комплект:1

Примечание:42

№ на схеме:42.6

Наименование:Seat ring,inlet valve

Каталожный номер:R010102Y

Комплект:4

Примечание:

№ на схеме:42.7

Наименование:Seat ring,exhaust valve

Каталожный номер:R010103

Комплект:4

Примечание:

№ на схеме:42.8

Наименование:Bowl plug

Каталожный номер:R010106

Комплект:3

Примечание:35

№ на схеме:43

Наименование:Gasket,thermostat

Каталожный номер:LR4110.010011A

Комплект:1

Примечание:108,105

№ на схеме:43.1

Наименование:Gasket,thermostat

Каталожный номер:RW4110.010011

Комплект:1

Примечание:110

№ на схеме:44

Наименование:Inlet valve

Каталожный номер:R010001Y

Комплект:1

Примечание:40

№ на схеме:45

Наименование:Exhaust valve

Каталожный номер:R010002

Комплект:1

Примечание:45

№ на схеме:46

Наименование:Gasket water return adaptor

Каталожный номер:R010013

Комплект:1

Примечание:

№ на схеме:47

Наименование:Cover,water return hole

Каталожный номер:6RT III 010026

Комплект:1

Примечание:

№ на схеме:48

Наименование:Hoisting ear

Каталожный номер:R010009

Комплект:2

Примечание:

№ на схеме:49

Наименование:Injector Sleeve

Каталожный номер:LR010109

Комплект:4

Примечание:

№ на схеме:50

Наименование:Injector stud bolt

Каталожный номер:LR010111

Комплект:4

Примечание:

№ на схеме:51

Наименование:Water Outlet Gasket(Front)

Каталожный номер:R010024

Комплект:1

Примечание:

№ на схеме:52

Наименование:Water Outlet Cover(Front)

Каталожный номер:4R010023FE

Комплект:1

Примечание:
