Глушитель в сборе (часть 2)

← Глушитель в сборе (часть 1) Насос топливный высокого давления с регулятором и типа zhb в сборе →

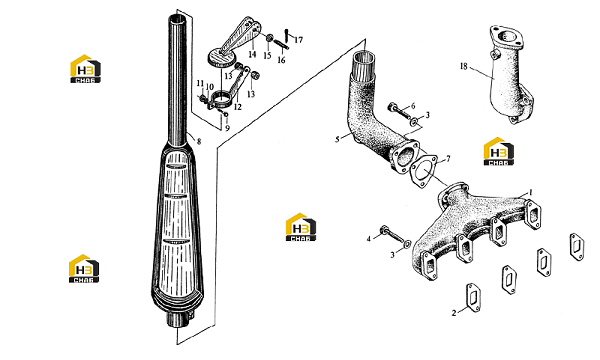

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Exhaust manifold

Каталожный номер:4R230001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Exhaust manifold gasket

Каталожный номер:LR230002A

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:GB 97.1-85

Комплект:11

Примечание:10

№ на схеме:4

Наименование:Bolt

Каталожный номер:GB 5781-86

Комплект:8

Примечание:M10×35

№ на схеме:5

Наименование:Exhaust bend

Каталожный номер:4RT3-230004

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:GB 5781-86

Комплект:3

Примечание:M10×30

№ на схеме:7

Наименование:Bend gasket

Каталожный номер:LR230003A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Muffler assembly

Каталожный номер:55-1201020

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:GB 5781-86

Комплект:1

Примечание:M8×25

№ на схеме:10

Наименование:Washer

Каталожный номер:GB 93-86

Комплект:1

Примечание:8

№ на схеме:11

Наименование:Nut

Каталожный номер:GB 6170-86

Комплект:1

Примечание:M8

№ на схеме:12

Наименование:Clamp with bracket assembly

Каталожный номер:55-1201040

Комплект:1

Примечание:

№ на схеме:13

Наименование:Thrust washer

Каталожный номер:55-1201031

Комплект:2

Примечание:

№ на схеме:14

Наименование:Exhaust cap with rock arm

Каталожный номер:55-1201051

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:GB 97.1-85

Комплект:2

Примечание:8

№ на схеме:16

Наименование:Clevis pin

Каталожный номер:55-1201032

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cotter pin

Каталожный номер:GB 91-86

Комплект:2

Примечание:3.2×16

№ на схеме:18

Наименование:Exhaust bend

Каталожный номер:4RG3-230004

Комплект:-

Примечание:
