Глушитель в сборе (часть 1)

Глушитель в сборе (часть 1)

← Труба выхлопная в сборе (часть 2) Глушитель в сборе (часть 2) →

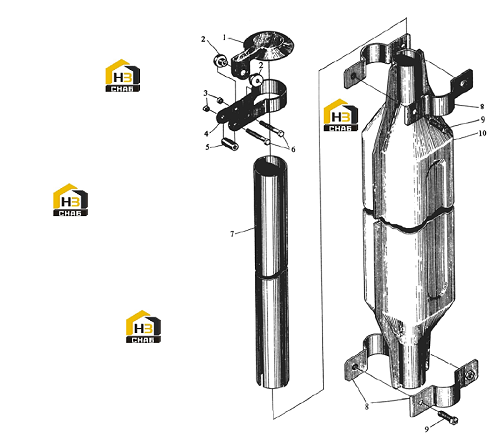

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:0
Наименование:Muffler assy
Каталожный номер:4RTF240000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Exhaust cap
Каталожный номер:4RTF-240005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Support sleeve
Каталожный номер:4RTF-240004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut
Каталожный номер:GB 52-76
Комплект:2
Примечание:M6
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:4RTF-240002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Spacer
Каталожный номер:4RTF-240003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:GB 30-76
Комплект:2
Примечание:M6×30
0 ₽
шт
№ на схеме:7
Наименование:Tail pipe muffler
Каталожный номер:4RTF-240001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Welded clamp ring and press plate
Каталожный номер:4RTF-240200-1
Комплект:4
Примечание:4RTF·240200-1
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:GB 21-76
Комплект:4
Примечание:M8×20
0 ₽
шт
№ на схеме:10
Наименование:Muffler
Каталожный номер:4RTF-240100
Комплект:1
Примечание:
