Поддон в сборе (часть 3)

← Поддон в сборе (часть 2) Камера зубчатого колеса в сборе →

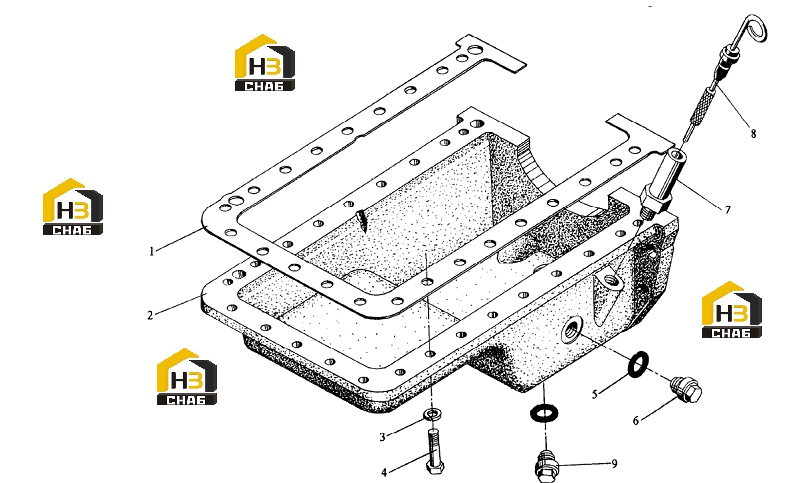

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Sump assembly

Каталожный номер:4RG12-070000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Gasket,sump

Каталожный номер:4RG1-07 0004

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sump

Каталожный номер:4RG12-070001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring washer

Каталожный номер:GB 93-76

Комплект:23

Примечание:10

№ на схеме:4

Наименование:Bolt

Каталожный номер:GB 21-7688ZnD

Комплект:23

Примечание:M10x35

№ на схеме:5

Наименование:O-seal ring

Каталожный номер:YTQ 020.2-86

Комплект:1

Примечание:35x3.1

№ на схеме:6

Наименование:Oil drain plug assy

Каталожный номер:6RQJ-070100

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve,dipstick

Каталожный номер:4RG3-070300

Комплект:1

Примечание:

№ на схеме:8

Наименование:Dipstick assembly

Каталожный номер:4RG3-070400

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw plug

Каталожный номер:YTQ 021.1-86

Комплект:1

Примечание:NPT 1/2"
