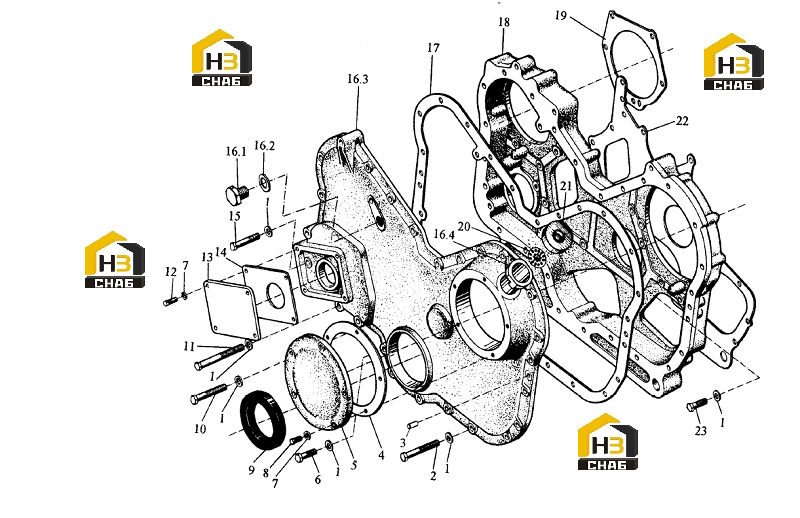

Камера зубчатого колеса в сборе

← Поддон в сборе (часть 3) Корпус маховика в сборе (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Timing gear chamber assembly

Каталожный номер:4RTF-080000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Washer

Каталожный номер:GB 848-76-Zn-D

Комплект:33

Примечание:10

№ на схеме:2

Наименование:Bolt

Каталожный номер:GB 22-76-Zn-D

Комплект:7

Примечание:M10x70

№ на схеме:3

Наименование:Pin

Каталожный номер:GB 119-76

Комплект:2

Примечание:8gax16

№ на схеме:4

Наименование:Gasket,inspection hole cover

Каталожный номер:R080005

Комплект:1

Примечание:

№ на схеме:5

Наименование:Inspection hole cover

Каталожный номер:R080004

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:GB 21-76-Zn-D

Комплект:2

Примечание:M10x35

№ на схеме:7

Наименование:Washer

Каталожный номер:GB 848-76-Zn-D

Комплект:9

Примечание:8

№ на схеме:8

Наименование:Bolt

Каталожный номер:GB 21-76-Zn-D

Комплект:5

Примечание:M8x22

№ на схеме:9

Наименование:Oil sealing

Каталожный номер:LR080150

Комплект:1

Примечание:65x90x12

№ на схеме:10

Наименование:Bolt

Каталожный номер:GB 22-76-Zn-D

Комплект:2

Примечание:M10x60

№ на схеме:11

Наименование:Bolt

Каталожный номер:GB 22-76-Zn-D

Комплект:2

Примечание:M10x90

№ на схеме:12

Наименование:Bolt

Каталожный номер:GB 21-76-Zn-D

Комплект:4

Примечание:M8x18

№ на схеме:13

Наименование:Cover plate

Каталожный номер:RT060028

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket,hydraulic pump

Каталожный номер:LRT060029

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:GB 22-76-Zn-D

Комплект:2

Примечание:M10x50

№ на схеме:16

Наименование:Cover assembly,timing gear chamber

Каталожный номер:3RTF-0801 00A

Комплект:1

Примечание:

№ на схеме:16.1

Наименование:Screw plug

Каталожный номер:3RTF-080105

Комплект:1

Примечание:

№ на схеме:16.2

Наименование:Washer

Каталожный номер:GB 95-76

Комплект:1

Примечание:18

№ на схеме:16.3-2

Наименование:Cover assembly,timing gear chamber

Каталожный номер:4RG3.080101-2

Комплект:1

Примечание:

№ на схеме:16.3-1

Наименование:Cover assembly,timing gear chamber

Каталожный номер:3RTF-080101

Комплект:1

Примечание:

№ на схеме:16.4

Наименование:Oil filler

Каталожный номер:R080102-1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket,timing gear chamber cover

Каталожный номер:RT080003

Комплект:1

Примечание:

№ на схеме:18

Наименование:Timing gear chamber

Каталожный номер:RT080001-2

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sealing plate,air compressor

Каталожный номер:R080011

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screen

Каталожный номер:R080008

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover,oil filler

Каталожный номер:R080015

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gasket,timing gear chamber

Каталожный номер:RT080002

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:GB 21-76-Zn-D

Комплект:18

Примечание:M10x30
