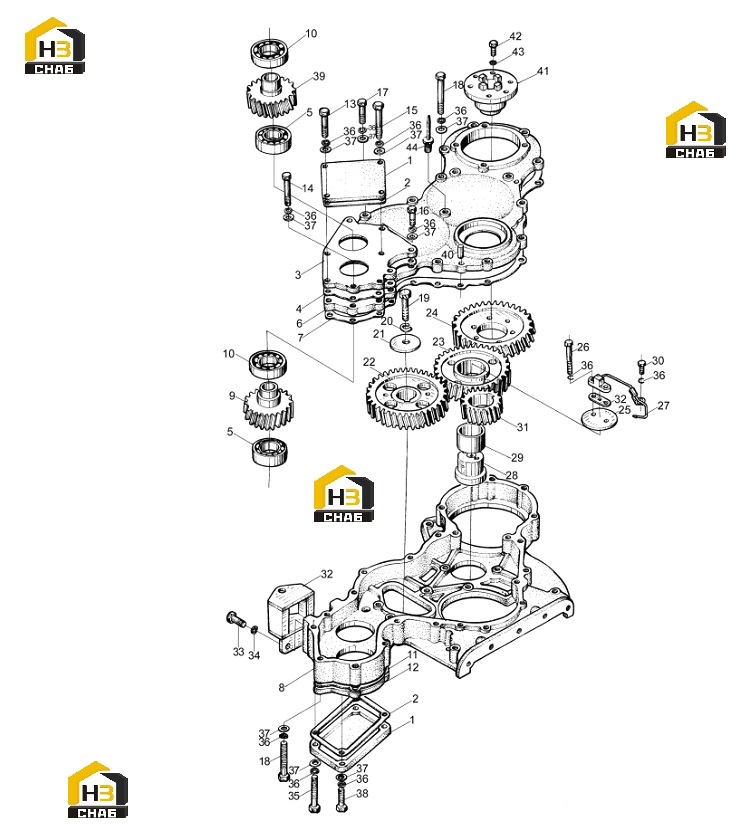

Передача зубчатая газораспределения в сборе 498bt

← Передача зубчатая газораспределения в сборе 498bpg Крышка головки блока цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic pump end cap

Каталожный номер:490BT-16014

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hydraulic pump end cap gasket

Каталожный номер:490BT-16013-1

Комплект:2

Примечание:

№ на схеме:3

Наименование:Front hydraulic pump gussetplate

Каталожный номер:495BT-16016

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front hydraulic pump gussetplate gasket

Каталожный номер:495BT-16017

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing 6206

Каталожный номер:GB/1276-1994

Комплект:2

Примечание:

№ на схеме:6

Наименование:Timimg gear cover

Каталожный номер:495BT-16001A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Timing gear cover gasket

Каталожный номер:495BT-16002

Комплект:1

Примечание:

№ на схеме:8

Наименование:Timing gear

Каталожный номер:495BT-16003

Комплект:1

Примечание:

№ на схеме:9

Наименование:Front hydraulic pump gear

Каталожный номер:495BT-02011

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing

Каталожный номер:GB/T292-1994

Комплект:2

Примечание:7206AC

№ на схеме:11

Наименование:Rear hydraulic pump gusset plate gasket

Каталожный номер:495BT-16019

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rear hydraulic pump gusset plate

Каталожный номер:495BT-16018

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8x40

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M8x50

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M8x60

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt M8x25

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M8x30

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt M8x70

Каталожный номер:GB/T5783-2000

Комплект:10

Примечание:

№ на схеме:19

Наименование:Bolt M12x45

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spring washer 12

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:

№ на схеме:21

Наименование:Camshaft timing gear pressure plate

Каталожный номер:490B-02011

Комплект:1

Примечание:

№ на схеме:22

Наименование:Camshaft timing gear

Каталожный номер:490BT-02009

Комплект:1

Примечание:

№ на схеме:23

Наименование:Timing lazy gear

Каталожный номер:490BT-02006

Комплект:1

Примечание:

№ на схеме:24

Наименование:Timing gear

Каталожный номер:490B-02015

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plate

Каталожный номер:490B-02012

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8x60

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:27

Наименование:Injection pipe

Каталожный номер:490BT-02100

Комплект:1

Примечание:

№ на схеме:28

Наименование:Gear shaft

Каталожный номер:490B-02004

Комплект:1

Примечание:

№ на схеме:29

Наименование:Gear bushing

Каталожный номер:490B-02005

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M8x16

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:31

Наименование:Crankshaft timing gear

Каталожный номер:490BT-02007

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bracket

Каталожный номер:490BT-53002

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M10x25

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:34

Наименование:Spring washer 10

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bolt M8x55

Каталожный номер:GB/T5782-2000

Комплект:3

Примечание:

№ на схеме:36

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:34

Примечание:

№ на схеме:37

Наименование:Washer 8-140HV

Каталожный номер:GB/T97.1-1985

Комплект:34

Примечание:

№ на схеме:38

Наименование:Bolt M8x30

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:39

Наименование:Rear hydraulic pump gear

Каталожный номер:495BT-02010

Комплект:1

Примечание:

№ на схеме:40

Наименование:Pin 8x20

Каталожный номер:GB1192-2000

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bushing

Каталожный номер:490BT-02015

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bolt M6x16

Каталожный номер:GB/T5783-2000

Комплект:6

Примечание:

№ на схеме:43

Наименование:Spring washer 6

Каталожный номер:GB/T93-1987

Комплект:6

Примечание:

№ на схеме:44

Наименование:Indicating needle

Каталожный номер:490B-16012

Комплект:1

Примечание:
