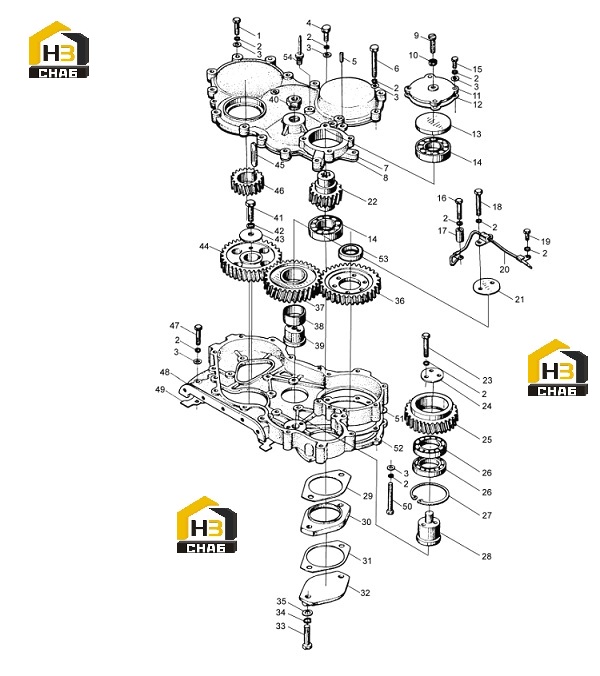

Передача зубчатая газораспределения в сборе 498bpg

← Маховик коленчатого вала в сборе Передача зубчатая газораспределения в сборе 498bt →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x30

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer 8

Каталожный номер:GB/T859-1987

Комплект:33

Примечание:

№ на схеме:3

Наименование:Washer 8

Каталожный номер:GB/T849-1987

Комплект:36

Примечание:

№ на схеме:4

Наименование:Bolt M8x25

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:

№ на схеме:5

Наименование:Pin B8x20

Каталожный номер:GB1192-2000

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M8x70

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:

№ на схеме:7

Наименование:Cover

Каталожный номер:490BPG-160001

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:490BPG-160002

Комплект:1

Примечание:

№ на схеме:9

Наименование:Adjusting screw

Каталожный номер:490BPG-82014

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut M8x1

Каталожный номер:GB/T6171-2000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bearing cover

Каталожный номер:490BPG-82008

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:490BPG-82009

Комплект:1

Примечание:

№ на схеме:13

Наименование:End plate

Каталожный номер:490BPG-82001

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bearing 30207

Каталожный номер:GB/T297-1994

Комплект:2

Примечание:30207

№ на схеме:15

Наименование:Bolt M8x20

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt M8x40

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:490BPG-82003

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M8x60

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M8x15

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oil pipe

Каталожный номер:490BPG-02100

Комплект:1

Примечание:

№ на схеме:21

Наименование:End plate

Каталожный номер:490B-02012-1

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hydraulic pump gear

Каталожный номер:490BPG-82007

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M8x50

Каталожный номер:GB/T5782-2000

Комплект:3

Примечание:

№ на схеме:24

Наименование:Snap plate

Каталожный номер:490BPG-82006

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bridge gear

Каталожный номер:490BPG-82004

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing 6009

Каталожный номер:GB/T276-1994

Комплект:2

Примечание:

№ на схеме:27

Наименование:Snap ring 75

Каталожный номер:GB/T893.1-1986

Комплект:1

Примечание:

№ на схеме:28

Наименование:Gear shaft

Каталожный номер:490BPG-82005

Комплект:1

Примечание:

№ на схеме:29

Наименование:Gasket

Каталожный номер:490BPG-82010

Комплект:1

Примечание:

№ на схеме:30

Наименование:Connecting plate

Каталожный номер:490BPG-82011

Комплект:1

Примечание:

№ на схеме:31

Наименование:Gasket

Каталожный номер:490BPG-82012

Комплект:1

Примечание:

№ на схеме:32

Наименование:End cover

Каталожный номер:490BPG-82013

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M10x45

Каталожный номер:GB/T21-1976

Комплект:2

Примечание:

№ на схеме:34

Наименование:Washer 10

Каталожный номер:GB/T859-1987

Комплект:8

Примечание:

№ на схеме:35

Наименование:Washer 10

Каталожный номер:GB/T849-1987

Комплект:8

Примечание:

№ на схеме:36

Наименование:Pump timing gear

Каталожный номер:490BPG-02003

Комплект:1

Примечание:

№ на схеме:37

Наименование:Timing idle gear

Каталожный номер:490BPG-02006

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bushing

Каталожный номер:490B-02005

Комплект:1

Примечание:

№ на схеме:39

Наименование:Idle gear shaft

Каталожный номер:490B-02004

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw

Каталожный номер:490BPG-82002

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt M12x45

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:

№ на схеме:42

Наименование:Spring washer 12

Каталожный номер:GB/T859-1987

Комплект:1

Примечание:

№ на схеме:43

Наименование:End cover

Каталожный номер:490B-02011

Комплект:1

Примечание:

№ на схеме:44

Наименование:Camshaft timing gear

Каталожный номер:490BPG-02009

Комплект:1

Примечание:

№ на схеме:45

Наименование:Key C12x63

Каталожный номер:GB/T1096-1979

Комплект:1

Примечание:

№ на схеме:46

Наименование:Crankshaft timing gear

Каталожный номер:490BPG-02007

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt M8x45

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:

№ на схеме:48

Наименование:Timing gear housing

Каталожный номер:490BPG-16003

Комплект:1

Примечание:

№ на схеме:49

Наименование:Gasket

Каталожный номер:490BPG-16009

Комплект:1

Примечание:

№ на схеме:50

Наименование:Bolt M8x75

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:51

Наименование:Gasket

Каталожный номер:490BPG-16008

Комплект:1

Примечание:

№ на схеме:52

Наименование:Connecting flange

Каталожный номер:490BPG-16004

Комплект:1

Примечание:

№ на схеме:53

Наименование:Axle sleeve

Каталожный номер:495B-02105

Комплект:1

Примечание:

№ на схеме:54

Наименование:Indicating needle

Каталожный номер:NA385B-16012

Комплект:1

Примечание:
