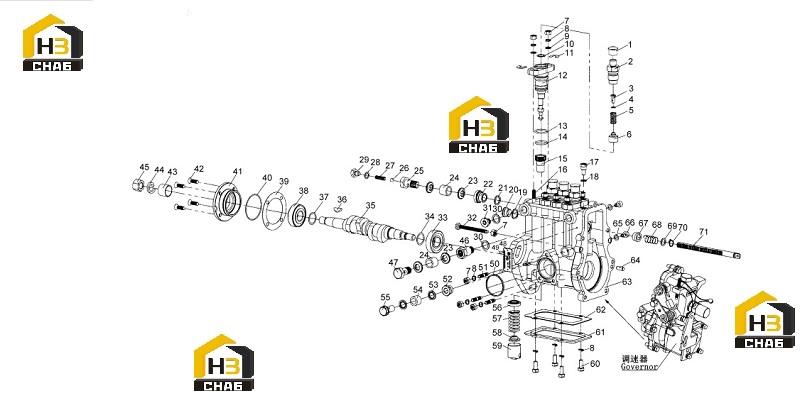

Насос топливный в сборе

← Система подачи топлива в сборе Корпус регулятора оборотов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Protection cap

Каталожный номер:B1-2

Комплект:4

Примечание:

№ на схеме:2

Наименование:Delivery valve holder

Каталожный номер:B4QA003.2-01

Комплект:4

Примечание:

№ на схеме:3

Наименование:Spindle

Каталожный номер:B4QA003.2-02

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer for delivery valve

Каталожный номер:B4Q001.2-03

Комплект:-

Примечание:

№ на схеме:5

Наименование:Delivery valve spring

Каталожный номер:B4Q001.2-04

Комплект:4

Примечание:

№ на схеме:6

Наименование:Delivery valve

Каталожный номер:F21.0

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw M6

Каталожный номер:GB6170-1986

Комплект:12

Примечание:

№ на схеме:8

Наименование:Washer 6

Каталожный номер:GB93-1987

Комплект:15

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:B4Q001-04

Комплект:8

Примечание:

№ на схеме:10

Наименование:Washer for delivery valve

Каталожный номер:B4QA003.2-03

Комплект:4

Примечание:

№ на схеме:11

Наименование:Adjustble washer

Каталожный номер:B4Q001-02

Комплект:-

Примечание:

№ на схеме:12

Наименование:P/Element

Каталожный номер:X119A.0

Комплект:4

Примечание:

№ на схеме:13

Наименование:Seal-域

Каталожный номер:B4Q001.2-08

Комплект:4

Примечание:

№ на схеме:14

Наименование:Seal-郁

Каталожный номер:B4Q001.2-10

Комплект:4

Примечание:

№ на схеме:15

Наименование:Adjustble gear

Каталожный номер:B4QA003-01

Комплект:4

Примечание:

№ на схеме:16

Наименование:Binder bolt

Каталожный номер:B4Q001.1-04

Комплект:8

Примечание:

№ на схеме:17

Наименование:Banjo bolt

Каталожный номер:B4Q001-20

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:B4Q001-25

Комплект:1

Примечание:

№ на схеме:19

Наименование:Throttle lever case

Каталожный номер:B4Q001-16

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:B4Q001-17

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:B4QA003.1-02

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fuel inlet connection

Каталожный номер:B4QA003.1-01

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:B4Q001-18

Комплект:4

Примечание:

№ на схеме:24

Наименование:Protection washer

Каталожный номер:B4Q001-19

Комплект:2

Примечание:

№ на схеме:25

Наименование:Fule back connection screw

Каталожный номер:B4Q001.6-04

Комплект:1

Примечание:

№ на схеме:26

Наименование:Steel ball 6G40b

Каталожный номер:GB308-1977

Комплект:1

Примечание:6G40b

№ на схеме:27

Наименование:Spring

Каталожный номер:B4Q001.6-03

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:B4Q001.6-02

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:B4Q001.6-01

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:B4Q001.1-02

Комплект:2

Примечание:

№ на схеме:31

Наименование:Fuel pipe plug

Каталожный номер:B4Q001.1-03

Комплект:2

Примечание:

№ на схеме:32

Наименование:Fixing pin

Каталожный номер:B4Q001-23

Комплект:1

Примечание:

№ на схеме:33

Наименование:ring

Каталожный номер:GB297-1994

Комплект:1

Примечание:30203

№ на схеме:34

Наименование:Camshaft adjustble washer

Каталожный номер:B4Q001.4-01

Комплект:1

Примечание:

№ на схеме:35

Наименование:Camshaft

Каталожный номер:B4QA001.4-02

Комплект:1

Примечание:

№ на схеме:36

Наименование:Shaft 4x6.5x16

Каталожный номер:GB1099-1979

Комплект:1

Примечание:

№ на схеме:37

Наименование:Camplate

Каталожный номер:B4QA001.4-01

Комплект:1

Примечание:

№ на схеме:38

Наименование:ring

Каталожный номер:GB297-1994

Комплект:1

Примечание:30204

№ на схеме:39

Наименование:Bearing adjustble washer

Каталожный номер:B4QA001-04

Комплект:1

Примечание:

№ на схеме:40

Наименование:Seal

Каталожный номер:B4QA001.5-01

Комплект:4

Примечание:

№ на схеме:41

Наименование:Bearing cap

Каталожный номер:B4QA001.5-02

Комплект:1

Примечание:

№ на схеме:42

Наименование:Screw M6x14

Каталожный номер:GB819-85

Комплект:1

Примечание:

№ на схеме:43

Наименование:Protection case

Каталожный номер:B4QA001-05

Комплект:1

Примечание:

№ на схеме:44

Наименование:Washer 14

Каталожный номер:GB93-1987

Комплект:1

Примечание:

№ на схеме:45

Наименование:Screw M14x1.5

Каталожный номер:GB6171-1986

Комплект:1

Примечание:

№ на схеме:46

Наименование:Fuel inlet and back connection

Каталожный номер:B4Q001.1-01

Комплект:1

Примечание:

№ на схеме:47

Наименование:Fuel inlet adaptor

Каталожный номер:B2-2

Комплект:1

Примечание:

№ на схеме:48

Наименование:Label

Каталожный номер:X4BQA85Y022H

Комплект:1

Примечание:

№ на схеме:49

Наименование:Label rivet 2x5

Каталожный номер:GB827-1986

Комплект:2

Примечание:

№ на схеме:50

Наименование:Feed pump seal

Каталожный номер:B4Q001-01

Комплект:1

Примечание:

№ на схеме:51

Наименование:Binder bolt

Каталожный номер:B4Q001.1-06

Комплект:3

Примечание:

№ на схеме:52

Наименование:Connection

Каталожный номер:B4Q023.1-02

Комплект:1

Примечание:

№ на схеме:53

Наименование:Washer

Каталожный номер:B4Q023-02

Комплект:2

Примечание:

№ на схеме:54

Наименование:Protection washer

Каталожный номер:B4Q023-04

Комплект:1

Примечание:

№ на схеме:55

Наименование:Fuel inlet and back screw

Каталожный номер:B4Q023-03

Комплект:1

Примечание:

№ на схеме:56

Наименование:Pump element spring

Каталожный номер:B4Q001-07

Комплект:4

Примечание:

№ на схеме:57

Наименование:Pump element spring

Каталожный номер:B4QA001-02

Комплект:4

Примечание:

№ на схеме:58

Наименование:Pump element spring

Каталожный номер:B4Q001-09

Комплект:4

Примечание:

№ на схеме:59

Наименование:Tappet assy.

Каталожный номер:B4QA001.3-01

Комплект:4

Примечание:

№ на схеме:60

Наименование:Screw M6x14

Каталожный номер:GB29.1-1988

Комплект:4

Примечание:

№ на схеме:61

Наименование:Plate

Каталожный номер:B4Q001-13

Комплект:1

Примечание:

№ на схеме:62

Наименование:Plate seal

Каталожный номер:B4Q001-12

Комплект:1

Примечание:

№ на схеме:63

Наименование:Pump housing

Каталожный номер:B4QA003.1-03

Комплект:1

Примечание:

№ на схеме:64

Наименование:Pin D5x12

Каталожный номер:GB119-1986

Комплект:2

Примечание:

№ на схеме:65

Наименование:Washer

Каталожный номер:B4Q001-11

Комплект:5

Примечание:

№ на схеме:66

Наименование:Fixing screw

Каталожный номер:B4Q001-10

Комплект:5

Примечание:

№ на схеме:67

Наименование:Throttle case

Каталожный номер:B4Q001.1-07

Комплект:1

Примечание:

№ на схеме:68

Наименование:Spring

Каталожный номер:B4Q001-21

Комплект:1

Примечание:

№ на схеме:69

Наименование:Ring

Каталожный номер:B4Q001-22

Комплект:1

Примечание:

№ на схеме:70

Наименование:Ring 9

Каталожный номер:GB894.1-1986

Комплект:1

Примечание:

№ на схеме:71

Наименование:Throttle lever

Каталожный номер:B4Q001-06

Комплект:1

Примечание:
