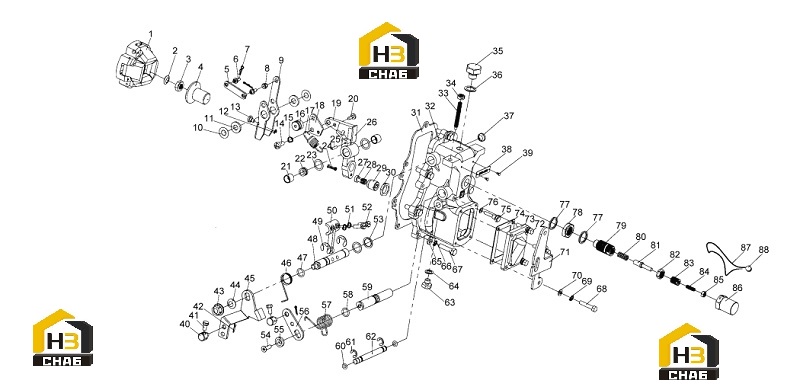

Корпус регулятора оборотов

← Насос топливный в сборе Двигатель пусковой в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fly shaft parts

Каталожный номер:TQF001.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:TQ001-02

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M12x1.25

Каталожный номер:GB6172-86

Комплект:1

Примечание:

№ на схеме:4

Наименование:Governor case

Каталожный номер:TQ001-03

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connect shaft

Каталожный номер:TQ001.3.1.1-02

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connect pin

Каталожный номер:TQ001.3.1.1-01

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:TQ001.3.1-02

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connection housing

Каталожный номер:TQ001.3.1.3-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:Adjustable level

Каталожный номер:TQ001.3.1.3-02

Комплект:1

Примечание:

№ на схеме:10

Наименование:Adjustable washer

Каталожный номер:TQ001.3-19

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:TQ001.3-18

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ring 3.5

Каталожный номер:GB896-86

Комплект:1

Примечание:

№ на схеме:13

Наименование:Supporting parts

Каталожный номер:TQ001.3.1.3-03

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M6x10

Каталожный номер:GB818-85

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 6

Каталожный номер:GB859-76-Zn.D

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hook for spring

Каталожный номер:TQ001.3.1.2.1-01

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:TQ001.3-01

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:TQ001.3.1.2.1-02

Комплект:1

Примечание:

№ на схеме:19

Наименование:Governor shaft

Каталожный номер:TQ002.1.1.1-01

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rivet

Каталожный номер:GB109-86

Комплект:1

Примечание:4x11

№ на схеме:21

Наименование:Bearing

Каталожный номер:GB290-89

Комплект:2

Примечание:HK081210

№ на схеме:22

Наименование:Diaphragm

Каталожный номер:TQ001.3.1-03

Комплект:1

Примечание:

№ на схеме:23

Наименование:Governor lever

Каталожный номер:TQ001.3.1-04

Комплект:2

Примечание:

№ на схеме:24

Наименование:Spring

Каталожный номер:TQ002.1.1-01

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pin A3x16

Каталожный номер:GB879-76

Комплект:1

Примечание:

№ на схеме:26

Наименование:Shaft

Каталожный номер:TQ001.3.1.2-02

Комплект:1

Примечание:

№ на схеме:27

Наименование:Lever

Каталожный номер:TQ002.1.1.2-01

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spring

Каталожный номер:TQ002.1.1.2-02

Комплект:1

Примечание:

№ на схеме:29

Наименование:Binder bolt case

Каталожный номер:TQ002.1.1.2-03

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:GB808-88

Комплект:1

Примечание:14

№ на схеме:31

Наименование:Seal

Каталожный номер:TQ001-01

Комплект:1

Примечание:

№ на схеме:32

Наименование:Back plate

Каталожный номер:TQ001.3-03

Комплект:1

Примечание:

№ на схеме:33

Наименование:Fixing pin

Каталожный номер:TQ001.3-12

Комплект:1

Примечание:

№ на схеме:34

Наименование:Fixing screw

Каталожный номер:TQ001.3-13

Комплект:1

Примечание:

№ на схеме:35

Наименование:Seal

Каталожный номер:TQ001.2a

Комплект:1

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:TQ001-04

Комплект:1

Примечание:

№ на схеме:37

Наименование:Plug

Каталожный номер:TQ001.3-06

Комплект:1

Примечание:

№ на схеме:38

Наименование:Label

Каталожный номер:TQ001.3-04

Комплект:1

Примечание:

№ на схеме:39

Наименование:Rivet 2x4

Каталожный номер:GB827-86

Комплект:2

Примечание:

№ на схеме:40

Наименование:Shaft

Каталожный номер:TQ001.3-09

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bolt M5x10

Каталожный номер:GB29.1-88

Комплект:2

Примечание:

№ на схеме:42

Наименование:Pin 2x10

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:43

Наименование:Screw M8

Каталожный номер:GB6177-86

Комплект:1

Примечание:

№ на схеме:44

Наименование:Washer 8

Каталожный номер:GB860-87

Комплект:1

Примечание:

№ на схеме:45

Наименование:Governor shaft

Каталожный номер:TQ001.3-10b

Комплект:1

Примечание:

№ на схеме:46

Наименование:Spring

Каталожный номер:TQ001.3-11

Комплект:1

Примечание:

№ на схеме:47

Наименование:Seal 9x1.8

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:48

Наименование:Governer cam

Каталожный номер:TQ001.3-07

Комплект:1

Примечание:

№ на схеме:49

Наименование:Ring 9

Каталожный номер:GB896-86

Комплект:2

Примечание:

№ на схеме:50

Наименование:Spring shaft

Каталожный номер:TQ001.3-02

Комплект:1

Примечание:

№ на схеме:51

Наименование:Washer 5

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:52

Наименование:Bolt M5x15

Каталожный номер:GB29.1-88

Комплект:2

Примечание:

№ на схеме:53

Наименование:Washer

Каталожный номер:TQ001.3-08

Комплект:2

Примечание:

№ на схеме:54

Наименование:Screw M5x10

Каталожный номер:GB819-85

Комплект:1

Примечание:

№ на схеме:55

Наименование:Washer

Каталожный номер:TQ001.3.3-02

Комплект:1

Примечание:

№ на схеме:56

Наименование:Connection plate

Каталожный номер:TQ002.1.2-01

Комплект:1

Примечание:

№ на схеме:57

Наименование:Spring

Каталожный номер:TQ001.3-16

Комплект:1

Примечание:

№ на схеме:58

Наименование:Seal 10x1.8

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:59

Наименование:Stop shaft

Каталожный номер:TQ001.3.3-03

Комплект:1

Примечание:

№ на схеме:60

Наименование:Seal 5x1.8

Каталожный номер:GB3452.1-92

Комплект:2

Примечание:

№ на схеме:61

Наименование:Ring 6

Каталожный номер:GB896-86

Комплект:2

Примечание:

№ на схеме:62

Наименование:Middle shaft

Каталожный номер:TQ001.3-17

Комплект:1

Примечание:

№ на схеме:63

Наименование:Fule output pin

Каталожный номер:TQ001.3-21

Комплект:1

Примечание:

№ на схеме:64

Наименование:Washer

Каталожный номер:TQ001.3-20

Комплект:1

Примечание:

№ на схеме:65

Наименование:Washer 6

Каталожный номер:GB95-85

Комплект:7

Примечание:

№ на схеме:66

Наименование:Washer 6

Каталожный номер:GB93-87

Комплект:7

Примечание:

№ на схеме:67

Наименование:Bolt M6x25

Каталожный номер:GB5783-86

Комплект:7

Примечание:

№ на схеме:68

Наименование:Bolt M5x16

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:69

Наименование:Washer 5

Каталожный номер:GB859-87

Комплект:4

Примечание:

№ на схеме:70

Наименование:Washer 5

Каталожный номер:GB95-85

Комплект:4

Примечание:

№ на схеме:71

Наименование:Stop trestle

Каталожный номер:TQ002.2-01c

Комплект:1

Примечание:

№ на схеме:72

Наименование:Bolt M5x14

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:73

Наименование:Back plate

Каталожный номер:TQ001.5-02a

Комплект:1

Примечание:

№ на схеме:74

Наименование:Washer

Каталожный номер:TQ001-05

Комплект:1

Примечание:

№ на схеме:75

Наименование:Fixing position screw

Каталожный номер:TQ001.3-15

Комплект:1

Примечание:

№ на схеме:76

Наименование:Washer

Каталожный номер:TQ001.3-14

Комплект:1

Примечание:

№ на схеме:77

Наименование:Washer

Каталожный номер:TQ001.3-05

Комплект:2

Примечание:

№ на схеме:78

Наименование:Screw M16x1

Каталожный номер:TQ001.3.2-03

Комплект:1

Примечание:

№ на схеме:79

Наименование:Rectify bolt case

Каталожный номер:TQ001.3.2-02

Комплект:1

Примечание:

№ на схеме:80

Наименование:Rectify spring

Каталожный номер:TQ001.3.2-07

Комплект:1

Примечание:

№ на схеме:81

Наименование:Rectify lever

Каталожный номер:TQ001.3.2-01

Комплект:1

Примечание:

№ на схеме:82

Наименование:Screw M10x1

Каталожный номер:TQ001.3.2-06

Комплект:1

Примечание:

№ на схеме:83

Наименование:Adjustble bolt case

Каталожный номер:TQ001.3.2-04

Комплект:1

Примечание:

№ на схеме:84

Наименование:Screw M5x15

Каталожный номер:GB73-85

Комплект:1

Примечание:

№ на схеме:85

Наименование:Screw M5

Каталожный номер:GB6172-86

Комплект:1

Примечание:

№ на схеме:86

Наименование:Protection cap

Каталожный номер:TQ001.3.2-05

Комплект:1

Примечание:

№ на схеме:87

Наименование:Lead seal wire

Каталожный номер:GB3081-82

Комплект:1

Примечание:

№ на схеме:88

Наименование:Lead seal

Каталожный номер:R001-01

Комплект:1

Примечание:
