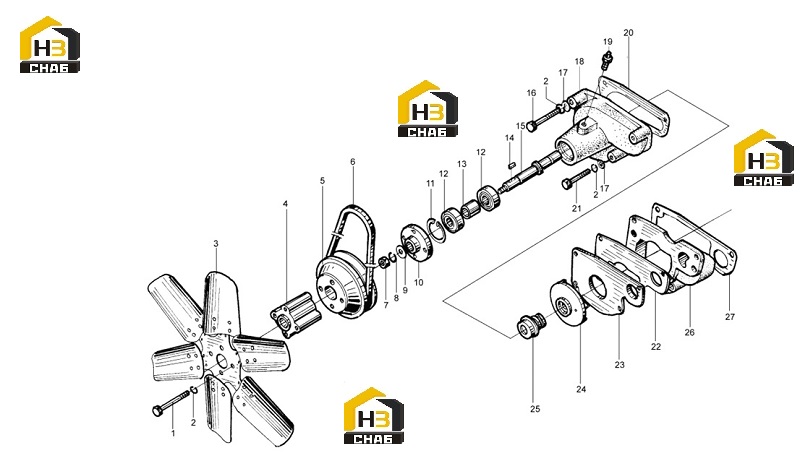

Насос охлаждающей воды и вентилятор в сборе

← Насос масляный и трубопровод в сборе Система подачи топлива в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x45

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:

№ на схеме:2

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:3

Наименование:Fan

Каталожный номер:490B-41100

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gasket

Каталожный номер:490B-41003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fan pulley

Каталожный номер:490B-41002

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fan belt

Каталожный номер:490B-41001

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M10

Каталожный номер:GB/T6178-2000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring washer 10

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer Q235-AF

Каталожный номер:495B-42011

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fan pulley hub

Каталожный номер:495B-42001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Snap ring 40

Каталожный номер:GB/T893.1-1986

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bearing 6203

Каталожный номер:GB/T278-1989

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sleeve spacer

Каталожный номер:495B-42003

Комплект:1

Примечание:

№ на схеме:14

Наименование:Key 5x19

Каталожный номер:GB/T1099-1979

Комплект:1

Примечание:

№ на схеме:15

Наименование:Water pump shaft

Каталожный номер:495B-42002

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M8x70

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:498BT

№ на схеме:16

Наименование:Bolt M8x80

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:498BPG

№ на схеме:17

Наименование:Washer 8

Каталожный номер:GB/T96-1985

Комплект:1

Примечание:

№ на схеме:18

Наименование:Water pump housing

Каталожный номер:495B-42004

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil cup

Каталожный номер:GB/T1152-1989

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket

Каталожный номер:495B-42005

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8x55

Каталожный номер:GB/T5782-2000

Комплект:3

Примечание:498BT

№ на схеме:21

Наименование:Bolt M8x65

Каталожный номер:GB/T5782-2000

Комплект:3

Примечание:498BPG

№ на схеме:22

Наименование:Shim

Каталожный номер:490BT-42011

Комплект:1

Примечание:498BT

№ на схеме:22

Наименование:Gasket

Каталожный номер:495B-42007A

Комплект:1

Примечание:498BPG

№ на схеме:23

Наименование:Back plate

Каталожный номер:490BT-42006

Комплект:1

Примечание:498BT

№ на схеме:23

Наименование:Back plate

Каталожный номер:495B-42006A

Комплект:1

Примечание:498BPG

№ на схеме:24

Наименование:Water pump impeller

Каталожный номер:495B-42008

Комплект:1

Примечание:

№ на схеме:25

Наименование:Water seal

Каталожный номер:JB/T5086-1991

Комплект:1

Примечание:

№ на схеме:26

Наименование:Water pump connector

Каталожный номер:490BT-42010

Комплект:1

Примечание:498BT

№ на схеме:27

Наименование:Gasket

Каталожный номер:495BT-42007

Комплект:1

Примечание:498BT
