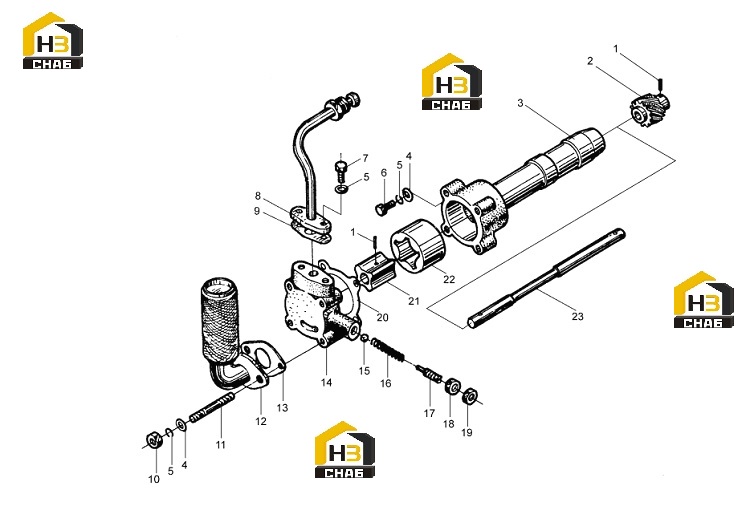

Насос масляный и трубопровод в сборе

← Крышка головки блока цилиндров в сборе Насос охлаждающей воды и вентилятор в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:495B-31203

Комплект:2

Примечание:

№ на схеме:2

Наименование:Oil pump driving gear

Каталожный номер:495B-31001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil pump housing

Каталожный номер:495B-31004A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 8

Каталожный номер:GB/T97.1-1985

Комплект:5

Примечание:

№ на схеме:5

Наименование:Spring washer 8

Каталожный номер:GB/T93-1987

Комплект:5

Примечание:

№ на схеме:6

Наименование:Bolt M8x30

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8x20

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:8

Наименование:Piping assembly

Каталожный номер:495B-33000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:490B-33005

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut M8

Каталожный номер:GB/T6170-2000

Комплект:2

Примечание:

№ на схеме:11

Наименование:Stud M8x38

Каталожный номер:GB/T899-1988

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screen filter

Каталожный номер:495B-31100A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil filter gasket

Каталожный номер:495B-31006A

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover,oil pump

Каталожный номер:495B-31005A

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel ball 10

Каталожный номер:GB/T308-1989

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:495B-31003

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:495B-31002

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut M14x1.5

Каталожный номер:GB/T6171-2000

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M14x1.5

Каталожный номер:GB/T6173-2000

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover,oil pump gasket

Каталожный номер:495B-31007

Комплект:1

Примечание:

№ на схеме:21

Наименование:Inner rotor

Каталожный номер:495B-31202A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Outer rotor

Каталожный номер:495B-31008A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Shaft of oil pump

Каталожный номер:490B-31201

Комплект:1

Примечание:
