Система передаточная в сборе

Система передаточная в сборе

← Коленвал с маховиком в сборе Крышка головки блока в сборе →

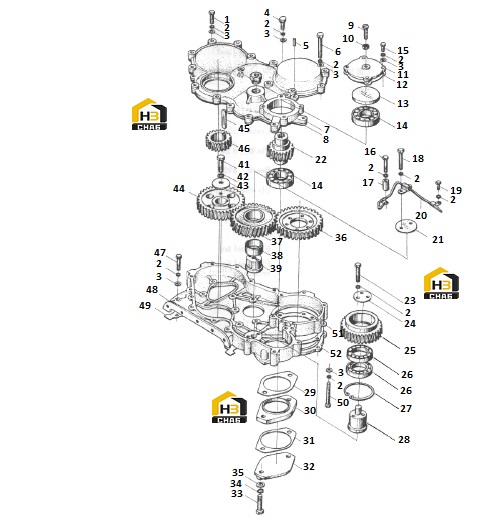

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Болт
Каталожный номер:GB/T5782-2000
Комплект:2
Примечание:М8х30
0 ₽
шт
№ на схеме:2
Наименование:Шайба
Каталожный номер:GB/T859-1987
Комплект:33
Примечание:8
0 ₽
шт
№ на схеме:3
Наименование:Шайба
Каталожный номер:GB/T849-1987
Комплект:36
Примечание:8
0 ₽
шт
№ на схеме:4
Наименование:Болт
Каталожный номер:GB/T5782-2000
Комплект:8
Примечание:М8х25
0 ₽
шт
№ на схеме:5
Наименование:Штифт
Каталожный номер:GB1192-2000
Комплект:2
Примечание:В8х20
0 ₽
шт
№ на схеме:6
Наименование:Болт
Каталожный номер:GB/T5782-2000
Комплект:8
Примечание:М8х70
0 ₽
шт
№ на схеме:7
Наименование:Крышка
Каталожный номер:490B-160001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Прокладка
Каталожный номер:490B-160002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Крепежный винт
Каталожный номер:490B-82014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Гайка
Каталожный номер:GB/T6171-2000
Комплект:1
Примечание:М8х1
0 ₽
шт
№ на схеме:11
Наименование:Крышка подшипника
Каталожный номер:490B-82008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Прокладка
Каталожный номер:490B-82009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Конечная пластина
Каталожный номер:490B-82001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Подшипник
Каталожный номер:GB/T297-1994
Комплект:2
Примечание:30207
0 ₽
шт
№ на схеме:15
Наименование:Болт
Каталожный номер:GB/T5782-2000
Комплект:4
Примечание:М8х20
0 ₽
шт
№ на схеме:16
Наименование:Болт
Каталожный номер:GB/T5782-2000
Комплект:2
Примечание:М8х40
0 ₽
шт
№ на схеме:17
Наименование:Шайба
Каталожный номер:490B-82003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Болт
Каталожный номер:GB/T5782-2000
Комплект:2
Примечание:М8х60
0 ₽
шт
№ на схеме:19
Наименование:Болт
Каталожный номер:GB/T5782-2000
Комплект:1
Примечание:М8х15
0 ₽
шт
№ на схеме:20
Наименование:Маслопровод
Каталожный номер:490B-02100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Конечная пластина
Каталожный номер:490B-02012-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Гидравлический шестеренчатый насос
Каталожный номер:490B-82007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Болт
Каталожный номер:GB/T5782-2000
Комплект:3
Примечание:М8х50
0 ₽
шт
№ на схеме:24
Наименование:Стопорная пластина
Каталожный номер:490B-82006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Соединительная шестерня
Каталожный номер:490B-82004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Подшипник
Каталожный номер:GB/T276-1994
Комплект:2
Примечание:6009
0 ₽
шт
№ на схеме:27
Наименование:Стопорное кольцо
Каталожный номер:GB/T893*1-1986
Комплект:1
Примечание:75
0 ₽
шт
№ на схеме:28
Наименование:Вал шестерни
Каталожный номер:490B-82005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Прокладка
Каталожный номер:490B-82010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Соединительная пластина
Каталожный номер:490B-82011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Прокладка
Каталожный номер:490B-82012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Конечная пластина
Каталожный номер:490B-82013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Болт
Каталожный номер:GB21-76
Комплект:2
Примечание:М10х45
0 ₽
шт
№ на схеме:34
Наименование:Шайба
Каталожный номер:GB/T859-1987
Комплект:8
Примечание:10
0 ₽
шт
№ на схеме:35
Наименование:Шайба
Каталожный номер:GB/T849-1987
Комплект:8
Примечание:10
0 ₽
шт
№ на схеме:36
Наименование:Ведущая насосная шестерня
Каталожный номер:490BPG-02003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Ведомая шестерня
Каталожный номер:490BPG-02006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Втулка
Каталожный номер:490B-02005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Вал ведомой шестерни
Каталожный номер:490B-02004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Винт
Каталожный номер:490BPG-82002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Болт
Каталожный номер:GB/T5782-2000
Комплект:1
Примечание:М12х45
0 ₽
шт
№ на схеме:42
Наименование:Пружинная шайба
Каталожный номер:GB/T859-1987
Комплект:1
Примечание:12
0 ₽
шт
№ на схеме:43
Наименование:Конечная пластина
Каталожный номер:490B-02011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Ведущая шестерня коленвала
Каталожный номер:490BPG-02009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Ключ
Каталожный номер:GB/T1096-1979
Комплект:1
Примечание:С12х63
0 ₽
шт
№ на схеме:46
Наименование:Сателлитная шестерня коленвала
Каталожный номер:490BPG-02007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Болт
Каталожный номер:GB/T5782-2000
Комплект:1
Примечание:М8х45
0 ₽
шт
№ на схеме:48
Наименование:Корпус шестерен
Каталожный номер:490BPG-16003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Прокладка
Каталожный номер:490BPG-16009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Болт
Каталожный номер:GB/T5782-2000
Комплект:2
Примечание:М8х75
0 ₽
шт
№ на схеме:51
Наименование:Прокладка
Каталожный номер:490BPG-16008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Соединительный фланец
Каталожный номер:490BPG-16004
Комплект:1
Примечание:
