Коленвал с маховиком в сборе

Коленвал с маховиком в сборе

← Поршень в сборе Система передаточная в сборе →

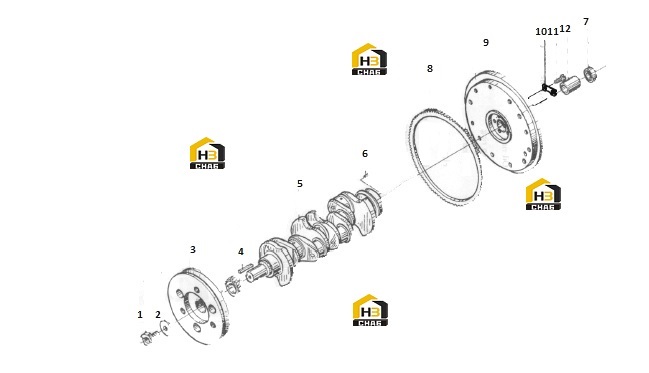

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Начальный фиксатор
Каталожный номер:490B-05008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шайба начального фиксатора
Каталожный номер:490B-05007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:V-шкив
Каталожный номер:490B-05006-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Ключ
Каталожный номер:GB1096-1979
Комплект:1
Примечание:С12х63
0 ₽
шт
№ на схеме:5
Наименование:Коленвал
Каталожный номер:490B-05004D
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Штифт
Каталожный номер:GB/T119*2-2000
Комплект:1
Примечание:В10х24
0 ₽
шт
№ на схеме:7
Наименование:Подшипник
Каталожный номер:GB/T278-1989
Комплект:1
Примечание:80203
0 ₽
шт
№ на схеме:8
Наименование:Зубчатое колесо маховика
Каталожный номер:490B-05102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Маховик
Каталожный номер:490B-05101-7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Крепежная пластина
Каталожный номер:490B-05101-1
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Болт маховика
Каталожный номер:490BT-05002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Втулка подшипника моховика
Каталожный номер:490B-13006-1
Комплект:1
Примечание:
