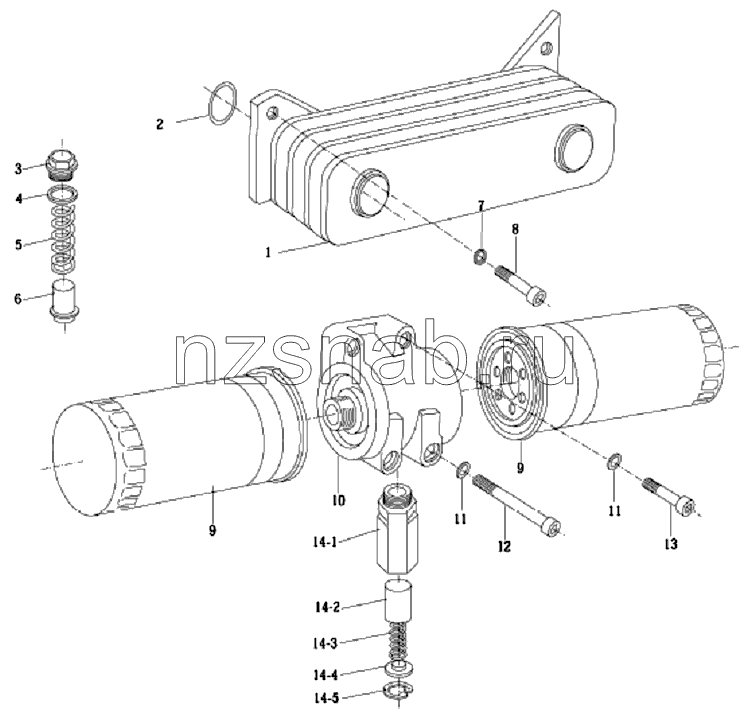

Масляный охладитель и масляный фильтр

← Масляный насос и маслозаборник Топливная система 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Радиатор масляный

Каталожный номер:61500010334

Комплект:1

Примечание:

№ на схеме:2

Наименование:Кольцо прокладочное

Каталожный номер:81400010032

Комплект:2

Примечание:

№ на схеме:3

Наименование:Пробка с шестигранной головкой

Каталожный номер:612600070160

Комплект:1

Примечание:

№ на схеме:4

Наименование:Кольцо упорное

Каталожный номер:612600010735

Комплект:1

Примечание:

№ на схеме:5

Наименование:Пружина

Каталожный номер:614070068

Комплект:1

Примечание:

№ на схеме:6

Наименование:Клапан

Каталожный номер:614070069

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шайба пружинная

Каталожный номер:90003932023

Комплект:4

Примечание:

№ на схеме:7

Наименование:Шайба пружинная

Каталожный номер:90003932023

Комплект:4

Примечание:

№ на схеме:8

Наименование:Винт (под угольник)

Каталожный номер:90003802419

Комплект:4

Примечание:

№ на схеме:9

Наименование:Фильтр масляный

Каталожный номер:61000070005

Комплект:2

Примечание:

№ на схеме:10

Наименование:Кронштейн крепления фильтров

Каталожный номер:61500070051

Комплект:1

Примечание:

№ на схеме:12

Наименование:Винт

Каталожный номер:90003862482

Комплект:2

Примечание:

№ на схеме:13

Наименование:Винт

Каталожный номер:90003862443

Комплект:2

Примечание:

№ на схеме:14-5

Наименование:Стопорное кольцо

Каталожный номер:AZ90003930012

Комплект:1

Примечание:

№ на схеме:14-4

Наименование:Шайба прижимная

Каталожный номер:4139070059

Комплект:1

Примечание:

№ на схеме:14-3

Наименование:Пружина

Каталожный номер:407070034

Комплект:1

Примечание:

№ на схеме:14-2

Наименование:Клапан

Каталожный номер:407070032

Комплект:1

Примечание:

№ на схеме:14-1

Наименование:Корпус клапана

Каталожный номер:AZ1500070096

Комплект:1

Примечание:

№ на схеме:14

Наименование:Контрольный клапан в сборе

Каталожный номер:AZ1500070097

Комплект:1

Примечание:
