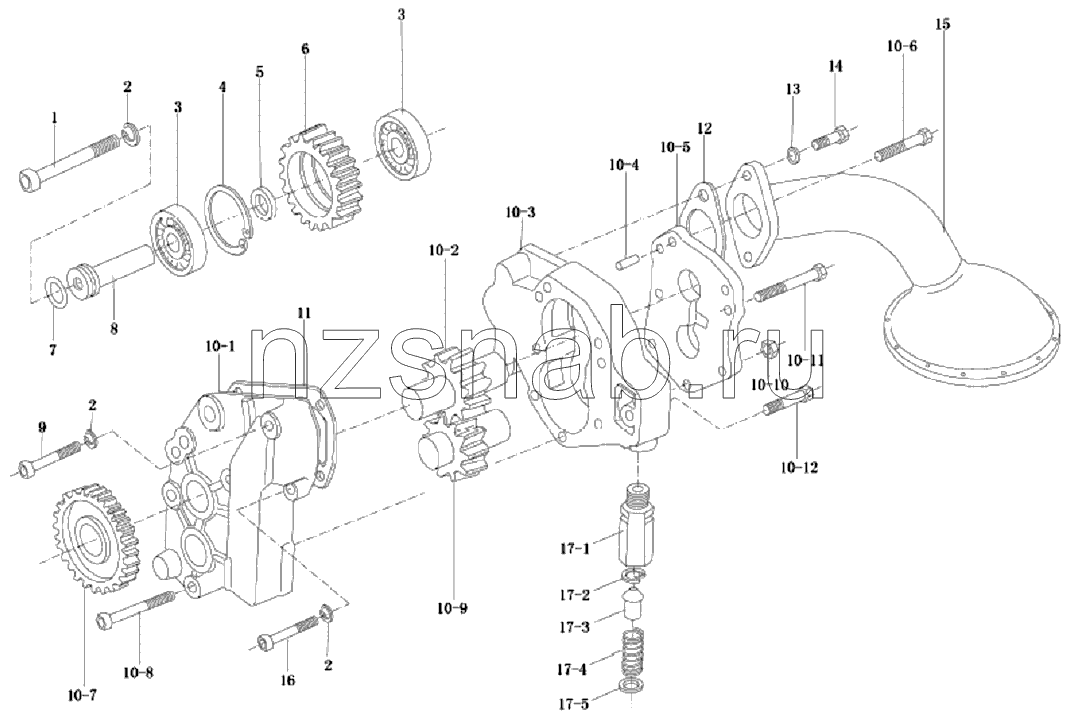

Масляный насос и маслозаборник

← Шкив натяжной 61560060069 Масляный охладитель и масляный фильтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:90003802578

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шайба

Каталожный номер:90003931122

Комплект:2

Примечание:

№ на схеме:3

Наименование:Подшипник радиальный

Каталожный номер:9000331141O

Комплект:2

Примечание:

№ на схеме:4

Наименование:Стопорное кольцо

Каталожный номер:90003934732

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шайба установочная

Каталожный номер:6140749

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шестерня масляного насоса

Каталожный номер:614070061

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо уплотнительное

Каталожный номер:614070155

Комплект:1

Примечание:

№ на схеме:8

Наименование:Вал шестерни насоса

Каталожный номер:6140756

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:90003800551

Комплект:1

Примечание:

№ на схеме:10-12

Наименование:Болт

Каталожный номер:90003800441

Комплект:1

Примечание:

№ на схеме:10-11

Наименование:Болт

Каталожный номер:90003800458

Комплект:4

Примечание:

№ на схеме:10-10

Наименование:Гайка

Каталожный номер:90012210003

Комплект:1

Примечание:

№ на схеме:10-9

Наименование:Шестерня зубчатой передачи

Каталожный номер:AZ1500070020A

Комплект:1

Примечание:

№ на схеме:10-8

Наименование:Болт

Каталожный номер:90003802569

Комплект:1

Примечание:

№ на схеме:10-7

Наименование:Шестерня насоса

Каталожный номер:614070060

Комплект:1

Примечание:

№ на схеме:10-6

Наименование:Винт

Каталожный номер:Q218B1070

Комплект:1

Примечание:

№ на схеме:10-5

Наименование:Задняя крышка насоса

Каталожный номер:61500070024

Комплект:1

Примечание:

№ на схеме:10-4

Наименование:Вкладыш

Каталожный номер:90003901420

Комплект:

Примечание:

№ на схеме:10-3

Наименование:Корпус насоса

Каталожный номер:AZ1500070015A

Комплект:1

Примечание:

№ на схеме:10-2

Наименование:Шестерня зубчатой передачи

Каталожный номер:AZ1500070019A

Комплект:1

Примечание:

№ на схеме:10-1

Наименование:Передняя крышка насоса

Каталожный номер:61500070029

Комплект:1

Примечание:

№ на схеме:10

Наименование:48 мм Масляный насос

Каталожный номер:AZ1500070021A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Прокладка насоса

Каталожный номер:614070055

Комплект:1

Примечание:

№ на схеме:12

Наименование:Прокладка маслоприёмника

Каталожный номер:614070078

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба

Каталожный номер:90003930271

Комплект:2

Примечание:

№ на схеме:14

Наименование:Болт

Каталожный номер:90003802523

Комплект:2

Примечание:

№ на схеме:15

Наименование:Фильтр маслоприёмника

Каталожный номер:61800070051

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:90003802527

Комплект:1

Примечание:

№ на схеме:17-5

Наименование:Прокладка

Каталожный номер:681270027

Комплект:1

Примечание:

№ на схеме:17-4

Наименование:Пружина

Каталожный номер:614070131

Комплект:1

Примечание:

№ на схеме:17-3

Наименование:Клапан

Каталожный номер:614070130

Комплект:1

Примечание:

№ на схеме:17-2

Наименование:Кольцо пружинное

Каталожный номер:AZ9003930011

Комплект:1

Примечание:

№ на схеме:17-1

Наименование:Корпус клапана

Каталожный номер:61500070098

Комплект:1

Примечание:

№ на схеме:17

Наименование:Клапан масляного насоса в сборе

Каталожный номер:61500070099

Комплект:1

Примечание:
