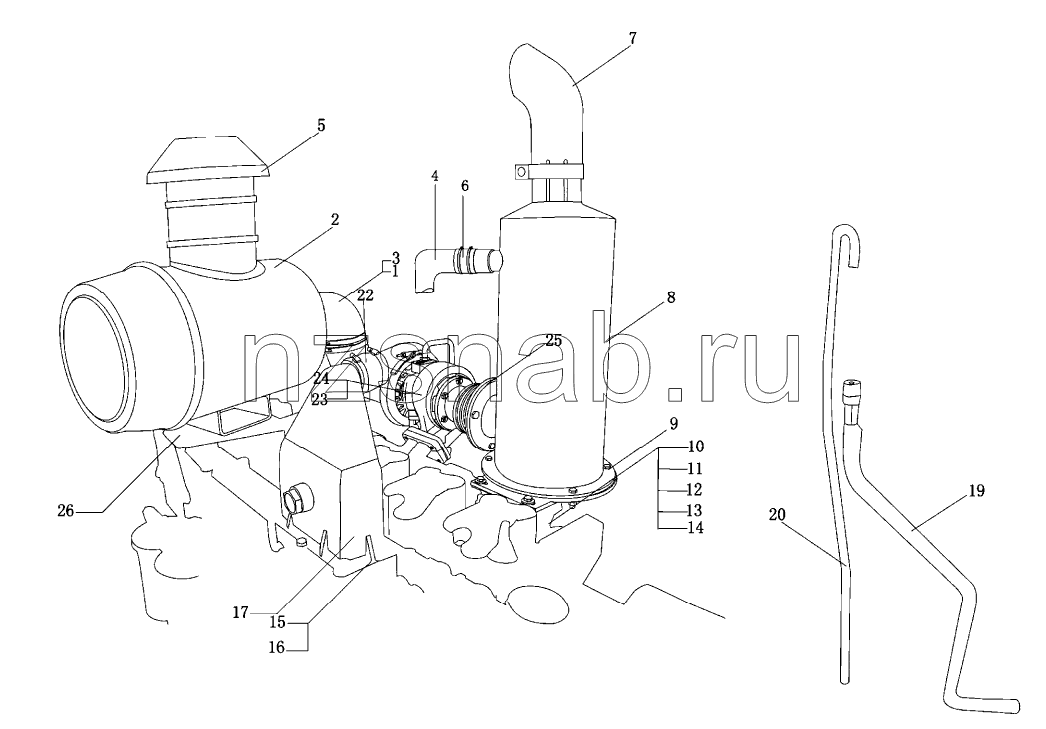

Впускная и выхлопные трубы

← Воздушный компрессор в сборе Впускная и выхлопная трубы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Соединяющая изогнутая труба

Каталожный номер:612600110436

Комплект:1

Примечание:

№ на схеме:2

Наименование:Воздушный фильтр

Каталожный номер:612600110081

Комплект:1

Примечание:

№ на схеме:3

Наименование:Уплотняющая шайба

Каталожный номер:612600110007

Комплект:1

Примечание:

№ на схеме:4

Наименование:Труба

Каталожный номер:612600110085

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кожух воздушного фильтра в сборе

Каталожный номер:615T1-3110190

Комплект:1

Примечание:

№ на схеме:6

Наименование:Резиновая труба

Каталожный номер:615T110005

Комплект:2

Примечание:

№ на схеме:7

Наименование:Выхлопная труба в сборе

Каталожный номер:612600112230

Комплект:1

Примечание:

№ на схеме:8

Наименование:Глушитель

Каталожный номер:612600112231

Комплект:1

Примечание:

№ на схеме:9

Наименование:Подпора

Каталожный номер:612600111087

Комплект:1

Примечание:

№ на схеме:10

Наименование:Левый выхлопной коллектор

Каталожный номер:615T1110123

Комплект:1

Примечание:

№ на схеме:11

Наименование:Средний выхлопной коллектор

Каталожный номер:615T1110122

Комплект:1

Примечание:

№ на схеме:12

Наименование:Правый выхлопной коллектор

Каталожный номер:615T1110121

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:61560110104

Комплект:12

Примечание:

№ на схеме:14

Наименование:Прокладка

Каталожный номер:61560110111

Комплект:6

Примечание:

№ на схеме:15

Наименование:Впускная труба

Каталожный номер:615T1110002

Комплект:1

Примечание:

№ на схеме:16

Наименование:Коллектор воздушный

Каталожный номер:61500110024

Комплект:6

Примечание:

№ на схеме:17

Наименование:Впускная изогнутая труба

Каталожный номер:612600110435

Комплект:1

Примечание:

№ на схеме:19

Наименование:Перепускная труба в сборе

Каталожный номер:612600070110

Комплект:1

Примечание:

№ на схеме:20

Наименование:Перепускная труба в сборе

Каталожный номер:612600070189

Комплект:1

Примечание:

№ на схеме:22

Наименование:Резиновый рукав с волокнистым промежуточным слоем

Каталожный номер:61568C120004

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шайба нагнетателя

Каталожный номер:615T1110056

Комплект:1

Примечание:

№ на схеме:24

Наименование:Турбонагнетатель, работающий на выхлопных газах

Каталожный номер:612600117433

Комплект:1

Примечание:

№ на схеме:25

Наименование:Подсистема соединений компенсационных труб

Каталожный номер:612600110466

Комплект:1

Примечание:

№ на схеме:26

Наименование:Пластина опорной рамы

Каталожный номер:612600110084

Комплект:1

Примечание:
