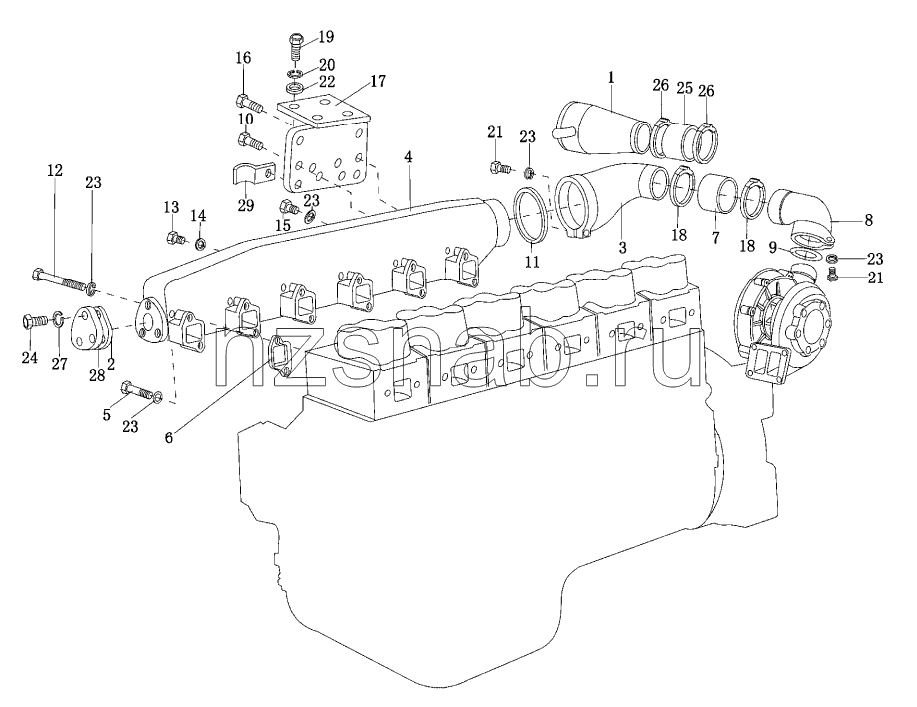

Впускная и выхлопная трубы

← Впускная и выхлопные трубы Впускная и выхлопная трубы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Патрубок

Каталожный номер:61560110165

Комплект:1

Примечание:

№ на схеме:

Наименование:Блок впускной изогнутой трубы

Каталожный номер:61560110014

Комплект:1

Примечание:

№ на схеме:1

Наименование:Блок впускной трубы

Каталожный номер:612600110611

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шайба

Каталожный номер:612600110456

Комплект:1

Примечание:

№ на схеме:3

Наименование:Впускная изогнутая труба

Каталожный номер:612600110053

Комплект:1

Примечание:

№ на схеме:4

Наименование:Впускная труба

Каталожный номер:61500110027

Комплект:1

Примечание:

№ на схеме:4

Наименование:Впускная труба

Каталожный номер:612600110575A-1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:90003800465

Комплект:6

Примечание:

№ на схеме:6

Наименование:Коллектор воздушный

Каталожный номер:61500110024

Комплект:6

Примечание:

№ на схеме:7

Наименование:Резиновый рукав

Каталожный номер:61560110058

Комплект:1

Примечание:

№ на схеме:8

Наименование:Соединительная изогнутая труба

Каталожный номер:61560110013

Комплект:1

Примечание:

№ на схеме:8

Наименование:Соединительная изогнутая труба

Каталожный номер:612600110305

Комплект:1

Примечание:

№ на схеме:9

Наименование:Уплотнительное кольцо

Каталожный номер:190320035

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шестиугольный головочный болт

Каталожный номер:615G60110001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Уплотняющая шайба

Каталожный номер:99012340027

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт

Каталожный номер:614110064

Комплект:3

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:90003962014

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шайба уплотнительная

Каталожный номер:90003098010

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шестиугольный головочный болт

Каталожный номер:90003802401

Комплект:3

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:90003800497

Комплект:3

Примечание:

№ на схеме:17

Наименование:Стойка воздушного фильтра

Каталожный номер:612600110649

Комплект:1

Примечание:

№ на схеме:17

Наименование:Стойка воздушного фильтра

Каталожный номер:612600110577A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Хомут стяжной

Каталожный номер:90003989312

Комплект:2

Примечание:

№ на схеме:19

Наименование:Болт

Каталожный номер:90003802523

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шайба

Каталожный номер:90003931122

Комплект:4

Примечание:

№ на схеме:21

Наименование:Винт

Каталожный номер:90003862443

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:90003930271

Комплект:4

Примечание:

№ на схеме:23

Наименование:Шайба пружинная

Каталожный номер:90003932023

Комплект:16

Примечание:

№ на схеме:24

Наименование:Болт

Каталожный номер:90003802432

Комплект:3

Примечание:

№ на схеме:25

Наименование:Резиновый рукав

Каталожный номер:61560110058

Комплект:1

Примечание:

№ на схеме:26

Наименование:Хомут стяжной

Каталожный номер:90003989312

Комплект:2

Примечание:

№ на схеме:27

Наименование:Пружинная шайба

Каталожный номер:90003931102

Комплект:3

Примечание:

№ на схеме:28

Наименование:Перекрывающая пластина

Каталожный номер:61260010455

Комплект:1

Примечание:

№ на схеме:29

Наименование:Крепежная пластина

Каталожный номер:612600110395

Комплект:1

Примечание:
