Узел водопроводной трубы масляного радиатора

← Трубопровод охлаждающей воды в сборе Узел трубопровода охлаждающей воды →

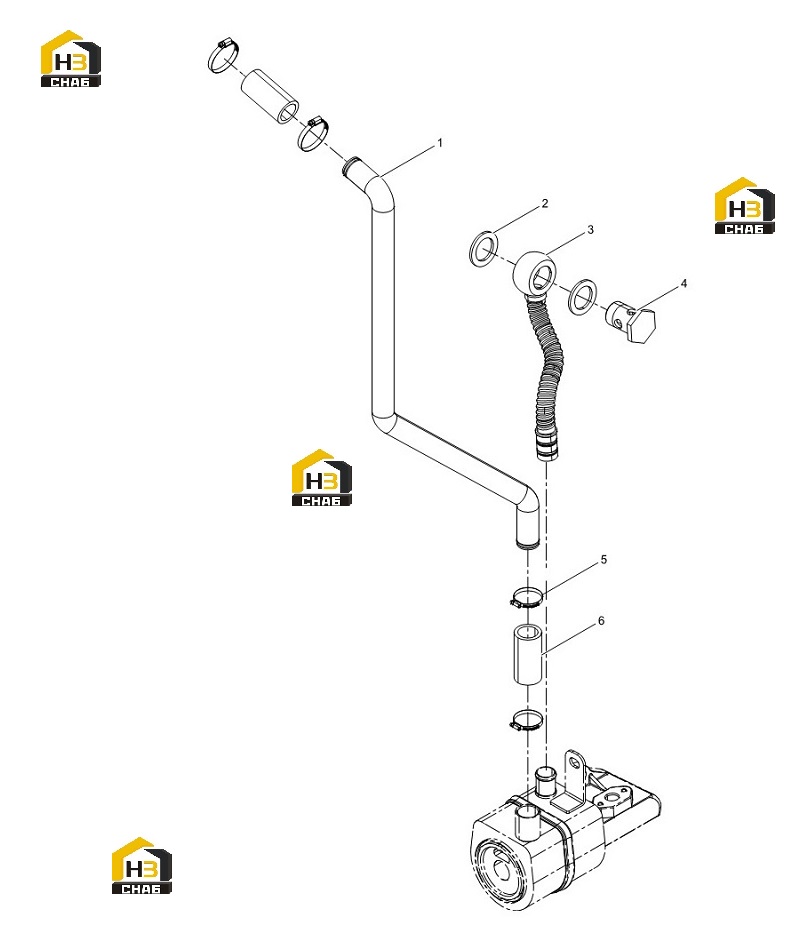

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cooling water pipe

Каталожный номер:13050758

Комплект:1

Примечание:

№ на схеме:2

Наименование:Unit seal washer

Каталожный номер:13034050

Комплект:2

Примечание:

№ на схеме:3

Наименование:Water inlet pipe of oil cooler

Каталожный номер:13035193

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hollow bolt

Каталожный номер:13033424

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:12151665

Комплект:4

Примечание:

№ на схеме:6

Наименование:Air Connecting Rubber Pipe

Каталожный номер:13037330

Комплект:2

Примечание:
