Трубопровод охлаждающей воды в сборе

← Патрубок водяной Узел водопроводной трубы масляного радиатора →

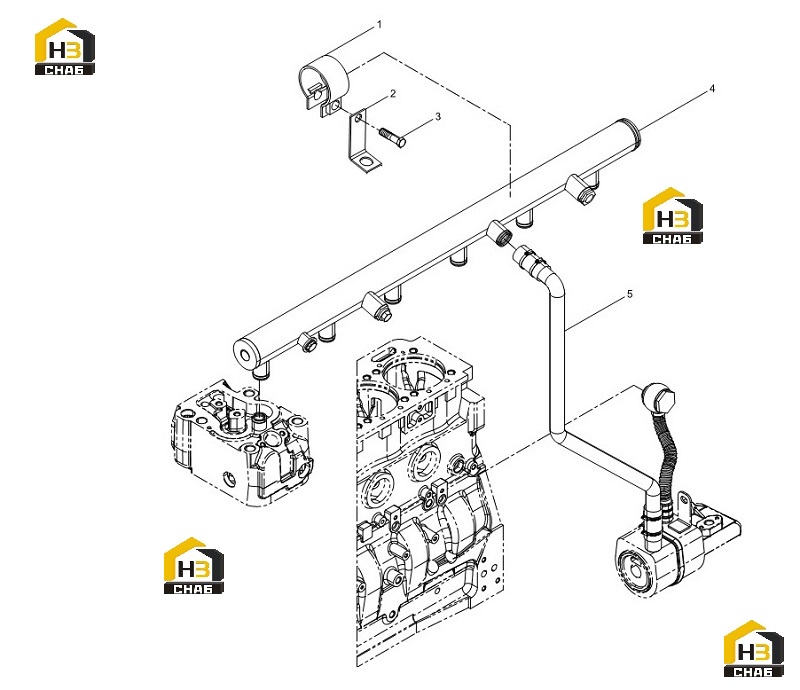

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:12188363

Комплект:1

Примечание:

№ на схеме:2

Наименование:Angle cover

Каталожный номер:13050971

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hexagon bolt

Каталожный номер:01112271

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cooling water pipe subassembly

Каталожный номер:13051343

Комплект:1

Примечание:

№ на схеме:5

Наименование:Water pipe subassembly of oil cooler

Каталожный номер:13054850

Комплект:1

Примечание:
