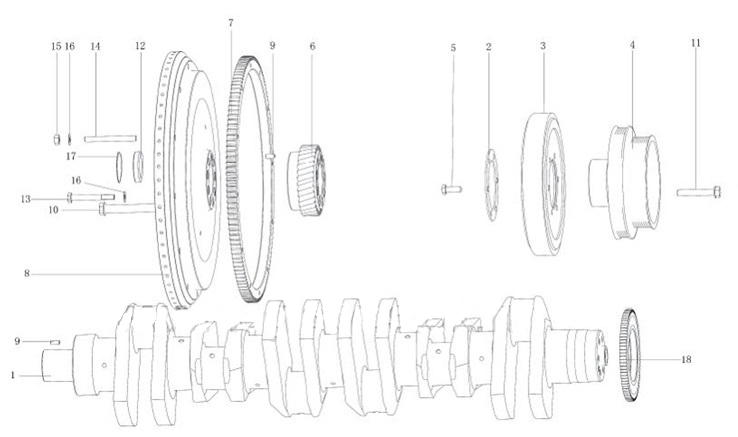

Маховик коленвала

← Корпус цилиндра Шатун и поршень →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Коленвала в сборе

Каталожный номер:612630020038

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка

Каталожный номер:612630020015

Комплект:1

Примечание:

№ на схеме:3

Наименование:Амортизатор

Каталожный номер:612630020016

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шкив

Каталожный номер:612630020039

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт с шестигранной головкой M10x30-DIN933-10.9

Каталожный номер:90003802544

Комплект:6

Примечание:

№ на схеме:6

Наименование:Шестерня коленвала

Каталожный номер:612630020006

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шестеренное кольцо маховика

Каталожный номер:612600020208

Комплект:1

Примечание:

№ на схеме:8

Наименование:Маховое колесо

Каталожный номер:612630020006

Комплект:1

Примечание:

№ на схеме:9

Наименование:Цилиндрическая шпонка

Каталожный номер:612600020208

Комплект:2

Примечание:

№ на схеме:10

Наименование:Болт махового колеса

Каталожный номер:612630020051

Комплект:9

Примечание:

№ на схеме:11

Наименование:Болт шкива

Каталожный номер:90003901418

Комплект:6

Примечание:

№ на схеме:12

Наименование:Радиальный шарикоподшипник

Каталожный номер:612630020010

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт с шестигранной головкой M10x85-DIN931-8.8

Каталожный номер:612630020009

Комплект:10

Примечание:

№ на схеме:14

Наименование:Шпилька

Каталожный номер:90003311416

Комплект:2

Примечание:

№ на схеме:15

Наименование:Шестигранная гайка типа 1

Каталожный номер:90003800579

Комплект:2

Примечание:

№ на схеме:16

Наименование:Волнистая упругая шайба

Каталожный номер:90003932024

Комплект:12

Примечание:

№ на схеме:17

Наименование:Упругая упорная шайба

Каталожный номер:90003934310

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шестерня масляного насоса

Каталожный номер:612630020008

Комплект:1

Примечание:
