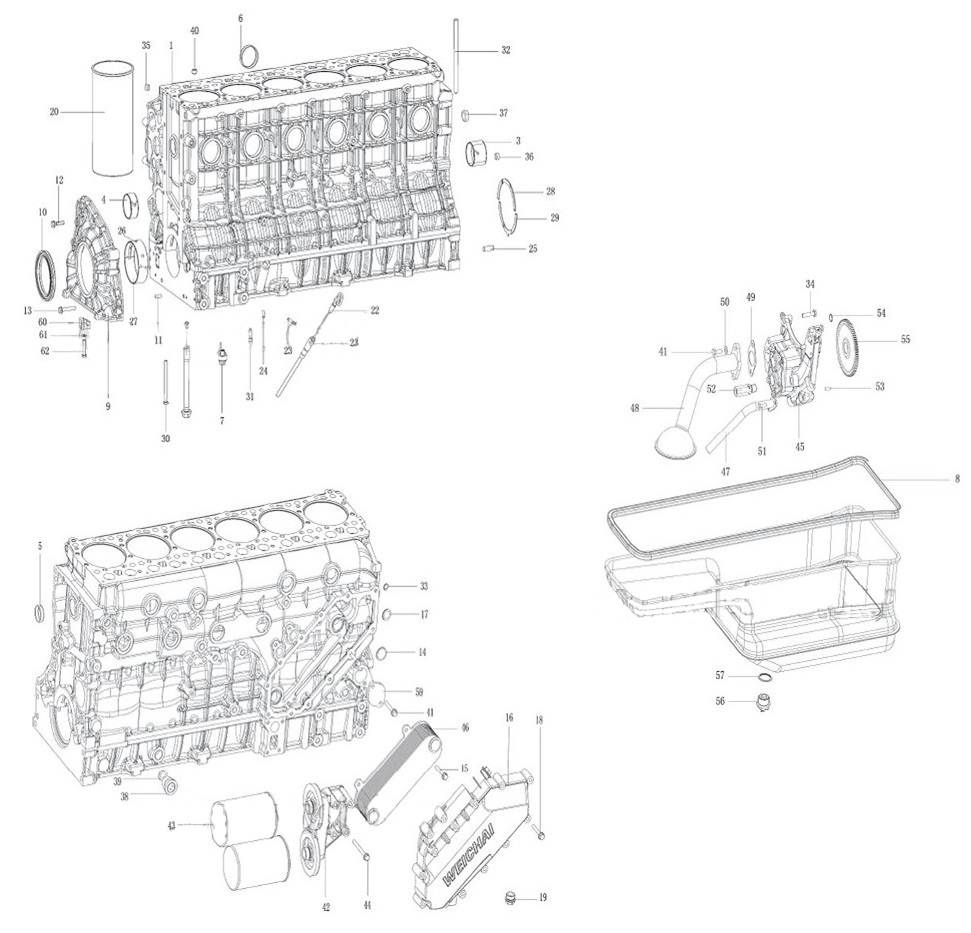

Корпус цилиндра

← Впускная система Маховик коленвала →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Предварительная сборка корпуса цилиндра

Каталожный номер:612630010004

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт главного подшипника

Каталожный номер:612630010057

Комплект:14

Примечание:

№ на схеме:3

Наименование:Втулка кулачкового вала на заднем конце

Каталожный номер:612630010075

Комплект:1

Примечание:

№ на схеме:4

Наименование:Втулка кулачкового вала

Каталожный номер:61560010029

Комплект:6

Примечание:

№ на схеме:5

Наименование:Чашеобразная пробка 40/12N5564

Каталожный номер:612639000031

Комплект:10

Примечание:

№ на схеме:6

Наименование:Чашеобразная пробка 60/12N5564

Каталожный номер:612639000031

Комплект:6

Примечание:

№ на схеме:7

Наименование:Форсунка в сборе

Каталожный номер:612630010173

Комплект:6

Примечание:

№ на схеме:8

Наименование:Уплотнительная шайба

Каталожный номер:612630010065

Комплект:1

Примечание:

№ на схеме:9

Наименование:Передняя торцевая крышка

Каталожный номер:612630010043

Комплект:1

Примечание:

№ на схеме:10

Наименование:Передний сальник коленвала

Каталожный номер:612630010106

Комплект:1

Примечание:

№ на схеме:11

Наименование:Цилиндрическая шпонка

Каталожный номер:90003901420

Комплект:2

Примечание:

№ на схеме:12

Наименование:Шестигранный головочный болт с фланцем

Каталожный номер:612639000084

Комплект:7

Примечание:

№ на схеме:13

Наименование:Шестигранный головочный болт с фланцем

Каталожный номер:612639000085

Комплект:4

Примечание:

№ на схеме:14

Наименование:О-образное уплотнительное кольцо

Каталожный номер:612630010107

Комплект:3

Примечание:

№ на схеме:15

Наименование:Болт с шестигранной головкой M8x16DIN933-8.8

Каталожный номер:90003802411

Комплект:8

Примечание:

№ на схеме:16

Наименование:Крышка в сборе для масляного охладителя

Каталожный номер:612630010072

Комплект:1

Примечание:

№ на схеме:17

Наименование:О-образное уплотнительное кольцо

Каталожный номер:612639000072

Комплект:2

Примечание:

№ на схеме:18

Наименование:Болт с шестигранной головкой

Каталожный номер:612639000073

Комплект:13

Примечание:

№ на схеме:19

Наименование:Резьбовая пробка M26x1.5

Каталожный номер:612639000067

Комплект:1

Примечание:

№ на схеме:20

Наименование:Втулка цилиндра

Каталожный номер:612630010055

Комплект:6

Примечание:

№ на схеме:21

Наименование:Труба масломера в сборе

Каталожный номер:612630010100

Комплект:1

Примечание:

№ на схеме:22

Наименование:Масломер

Каталожный номер:612630010098

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шпилька

Каталожный номер:612639000079

Комплект:2

Примечание:

№ на схеме:24

Наименование:Фиксирующий штифт

Каталожный номер:612639000093

Комплект:3

Примечание:

№ на схеме:25

Наименование:Фиксирующий штифт DIN2h8x35

Каталожный номер:612639000034

Комплект:1

Примечание:

№ на схеме:26

Наименование:Верхний вкладыш главного подшипника

Каталожный номер:612630010088

Комплект:7

Примечание:

№ на схеме:27

Наименование:Верхний вкладыш главного подшипника

Каталожный номер:612630010089

Комплект:7

Примечание:

№ на схеме:28

Наименование:Верхняя упорная пластинка

Каталожный номер:612630010070

Комплект:2

Примечание:

№ на схеме:29

Наименование:Нижняя упорная пластинка

Каталожный номер:612630010071

Комплект:2

Примечание:

№ на схеме:30

Наименование:Болт с шестигранной головкой M8x1 10DIN933-8.8

Каталожный номер:90003802493

Комплект:8

Примечание:

№ на схеме:31

Наименование:Винт с внутренней шестигранью и цилиндрической головкой

Каталожный номер:90003862428

Комплект:15

Примечание:

№ на схеме:32

Наименование:Болт крышки цилиндра

Каталожный номер:612630010069

Комплект:14

Примечание:

№ на схеме:33

Наименование:О-образное уплотнительное кольцо

Каталожный номер:612639000088

Комплект:1

Примечание:

№ на схеме:34

Наименование:Болт с шестигранной головкой

Каталожный номер:612639000014

Комплект:3

Примечание:

№ на схеме:35

Наименование:Чашеобразная пробка

Каталожный номер:612639000032

Комплект:2

Примечание:

№ на схеме:36

Наименование:Чашеобразная пробка

Каталожный номер:612639000033

Комплект:3

Примечание:

№ на схеме:37

Наименование:Чашеобразная пробка

Каталожный номер:90003989204

Комплект:2

Примечание:

№ на схеме:38

Наименование:Датчика давления

Каталожный номер:61500090051

Комплект:1

Примечание:

№ на схеме:39

Наименование:Уплотнительное кольцо

Каталожный номер:62600080275

Комплект:1

Примечание:

№ на схеме:40

Наименование:Цилиндрическая шпонка

Каталожный номер:612639000089

Комплект:12

Примечание:

№ на схеме:41

Наименование:Болт с шестигранной головкой M8x1 10DIN933-8.8

Каталожный номер:90003802523

Комплект:4

Примечание:

№ на схеме:42

Наименование:Гнездо масляного фильтра

Каталожный номер:612630010217

Комплект:1

Примечание:

№ на схеме:43

Наименование:Масляный фильтр

Каталожный номер:612630010239

Комплект:2

Примечание:

№ на схеме:44

Наименование:Болт с шестигранной головкой M8x85

Каталожный номер:612639000078

Комплект:4

Примечание:

№ на схеме:45

Наименование:Масляный насос

Каталожный номер:612630010028

Комплект:1

Примечание:

№ на схеме:46

Наименование:Охладитель масла

Каталожный номер:612630010050

Комплект:1

Примечание:

№ на схеме:47

Наименование:Прокладка

Каталожный номер:612630010038

Комплект:1

Примечание:

№ на схеме:48

Наименование:Фильтр в сборе для маслоприемника

Каталожный номер:612630010083

Комплект:1

Примечание:

№ на схеме:49

Наименование:Прокладка

Каталожный номер:6140778

Комплект:1

Примечание:

№ на схеме:50

Наименование:Волнистая упругая шайба

Каталожный номер:90003932024

Комплект:2

Примечание:

№ на схеме:51

Наименование:Болт с шестигранной головкой M8x25DIN933-8.8

Каталожный номер:90003802424

Комплект:2

Примечание:

№ на схеме:52

Наименование:Клапан ограничения давления

Каталожный номер:612630010143

Комплект:1

Примечание:

№ на схеме:53

Наименование:Цилиндрическая шпонка

Каталожный номер:612639000013

Комплект:2

Примечание:

№ на схеме:54

Наименование:О-образное уплотнительное кольцо

Каталожный номер:612639000019

Комплект:1

Примечание:

№ на схеме:55

Наименование:Приводная шестерня масляного насоса

Каталожный номер:612630010033

Комплект:1

Примечание:

№ на схеме:56

Наименование:Магнитная резьбовая пробка в сборе

Каталожный номер:612600150108

Комплект:1

Примечание:

№ на схеме:57

Наименование:Уплотнительное кольцо

Каталожный номер:612600150106

Комплект:1

Примечание:

№ на схеме:58

Наименование:Поддон картера в сборе

Каталожный номер:612630010126

Комплект:1

Примечание:

№ на схеме:59

Наименование:Перекрывающая пластина

Каталожный номер:612630010175

Комплект:1

Примечание:

№ на схеме:60

Наименование:Опора масляного картера

Каталожный номер:614150046

Комплект:12

Примечание:

№ на схеме:61

Наименование:Плоская шайба

Каталожный номер:90003930261

Комплект:12

Примечание:

№ на схеме:62

Наименование:Болт с шестигранной головкой M8x40DIN933-8.8

Каталожный номер:90003802442

Комплект:12

Примечание:
