Трубопровод

← Термостат в сборе Топливопровод в сборе →

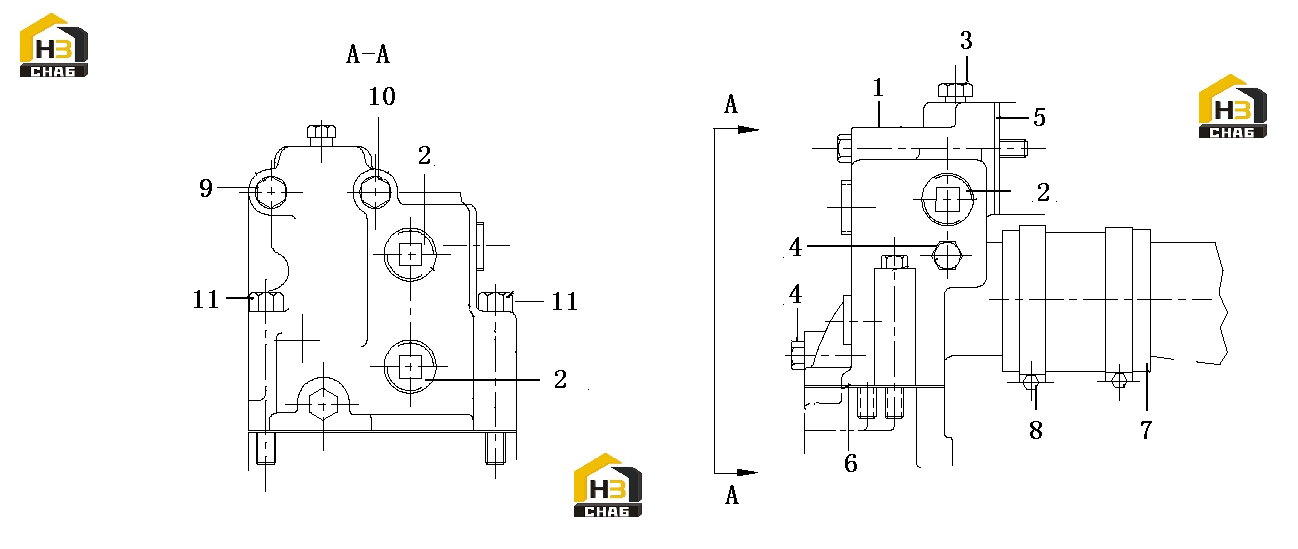

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nipple

Каталожный номер:4110000186709

Комплект:1

Примечание:C24AL-7N0172+B

№ на схеме:2

Наименование:Plug

Каталожный номер:4110000186061

Комплект:3

Примечание:U561C-1B5174+A

№ на схеме:3

Наименование:Plug

Каталожный номер:4110000186062

Комплект:1

Примечание:U562A-3J5390+A

№ на схеме:4

Наименование:Plug

Каталожный номер:4110000186053

Комплект:2

Примечание:U562A-5M6213+A

№ на схеме:5

Наименование:Spacer

Каталожный номер:4110000565192

Комплект:1

Примечание:C24AL-2P6132+B

№ на схеме:6

Наименование:Gasket

Каталожный номер:4110000565036

Комплект:1

Примечание:C24AL-7N0200+B

№ на схеме:7

Наименование:Hose

Каталожный номер:4110000186056

Комплект:1

Примечание:C24AL-9L1794+A

№ на схеме:8

Наименование:Clamp

Каталожный номер:4110001003051

Комплект:2

Примечание:Q/SC1302-52～76

№ на схеме:9

Наименование:Screw

Каталожный номер:4110000186029

Комплект:1

Примечание:U311A-0S1590+A

№ на схеме:10

Наименование:Screw

Каталожный номер:4110000186060

Комплект:1

Примечание:U311A-0T0065+A

№ на схеме:11

Наименование:Screw

Каталожный номер:4110000186030

Комплект:2

Примечание:U311A-0S1619+A
