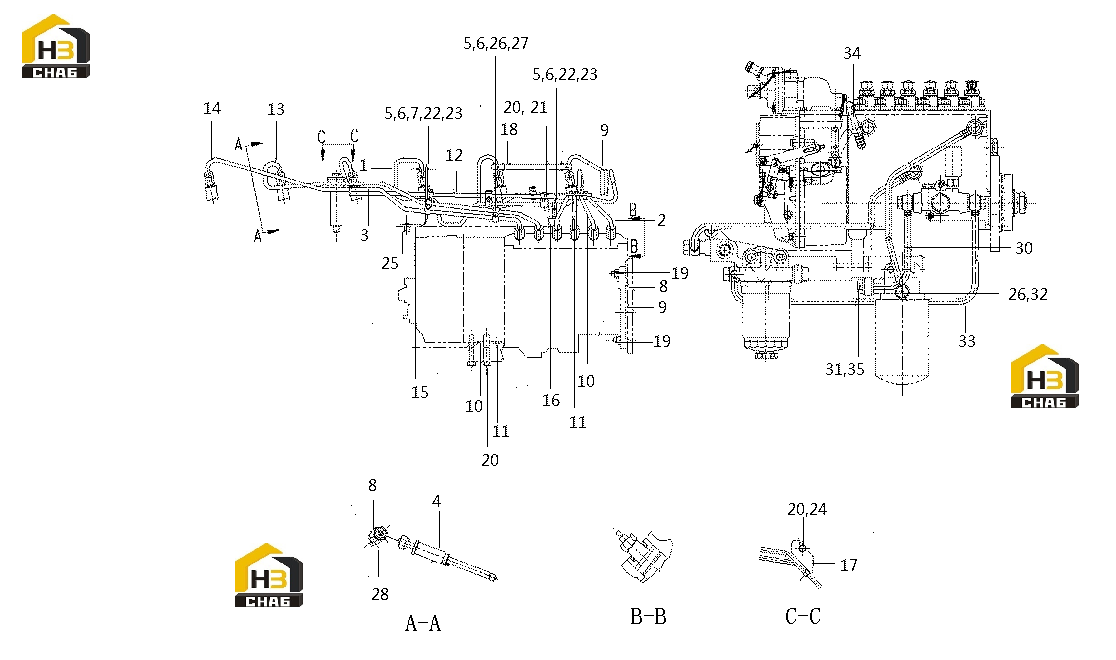

Топливопровод в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4110001003053
Комплект:1
Примечание:1～4 26AB202
№ на схеме:3
Каталожный номер:4110001003054
Комплект:1
Примечание:5～6 26AB203
№ на схеме:4
Каталожный номер:4110000186512
Комплект:6
Примечание:C26AB-8N7005 A
№ на схеме:5
Каталожный номер:4110000565241
Комплект:12
Примечание:C26AL-1W9168+B
№ на схеме:6
Каталожный номер:4110000565275
Комплект:12
Примечание:C26AL-M1W9169+B
№ на схеме:7
Каталожный номер:4110000186507
Комплект:3
Примечание:C26AB-1W9167+A
№ на схеме:8
Каталожный номер:4110000186526
Комплект:6
Примечание:C26AL-7C3469+A
№ на схеме:9
Каталожный номер:4110000186513
Комплект:1
Примечание:1 C26AB-26AB204+A
№ на схеме:10
Каталожный номер:4110000186514
Комплект:1
Примечание:2 C26AB-26AB205+A
№ на схеме:11
Каталожный номер:4110000186515
Комплект:1
Примечание:3 C26AB-26AB206+A
№ на схеме:12
Каталожный номер:4110000186516
Комплект:1
Примечание:4 C26AB-26AB207+A
№ на схеме:13
Каталожный номер:4110000186517
Комплект:1
Примечание:5 C26AB-26AB208+A
№ на схеме:14
Каталожный номер:4110000186518
Комплект:1
Примечание:6 C26AB-26AB209+A
№ на схеме:15
Каталожный номер:4110000186524
Комплект:1
Примечание:C26AL-4P2578+A
№ на схеме:16
Каталожный номер:4110000186510
Комплект:1
Примечание:C26AB-7C7614+A
№ на схеме:17
Каталожный номер:4110000186505
Комплект:1
Примечание:C26AB-1229405+A
№ на схеме:18
Каталожный номер:4110000186528
Комплект:1
Примечание:C26AL-9Y7524+A
№ на схеме:20
Каталожный номер:4110000186027
Комплект:2
Примечание:U382A-5M2894+A
№ на схеме:21
Каталожный номер:4110000186188
Комплект:1
Примечание:U311A-0S1591+A
№ на схеме:22
Каталожный номер:4110000186527
Комплект:5
Примечание:C26AL-9N3388+A
№ на схеме:23
Каталожный номер:4110000186533
Комплект:4
Примечание:U382A-4B4274+A
№ на схеме:24
Каталожный номер:4110000186093
Комплект:1
Примечание:U311A-0T0055+A
№ на схеме:25
Каталожный номер:4110000186013
Комплект:1
Примечание:U311A-2P3200+A
№ на схеме:26
Каталожный номер:4110000186529
Комплект:8
Примечание:C26AL-26AL101+A
№ на схеме:27
Каталожный номер:4015000034
Комплект:8
Примечание:GB93-5-65Mn
№ на схеме:28
Каталожный номер:4110000186519
Комплект:6
Примечание:12 C26AL-1T0416+A
№ на схеме:29
Каталожный номер:4110000186537
Комплект:1
Примечание:C26BB-26BB201+A
№ на схеме:30
Каталожный номер:4110000186536
Комплект:2
Примечание:C26BB-26BB203+A
№ на схеме:31
Каталожный номер:4011000967
Комплект:2
Примечание:GB5786-M12*1.25*25EpZn-8.8
№ на схеме:32
Каталожный номер:4110000036119
Комплект:4
Примечание:Q/SC642.1-03-12: B00002193
№ на схеме:33
Каталожный номер:4110000186535
Комплект:2
Примечание:C26BB-26BB202+A
№ на схеме:34
Каталожный номер:4110001300089
Комплект:2
Примечание:D26-030-03+C
№ на схеме:35
Каталожный номер:4110000036074
Комплект:4
Примечание:Q/SC1294-12: B00001546
№ на схеме:40
Каталожный номер:4190000536270
Комплект:1
Примечание:C26AL-1W0280
№ на схеме:41
Каталожный номер:4190000536271
Комплект:1
Примечание:C26AL-1W0507
