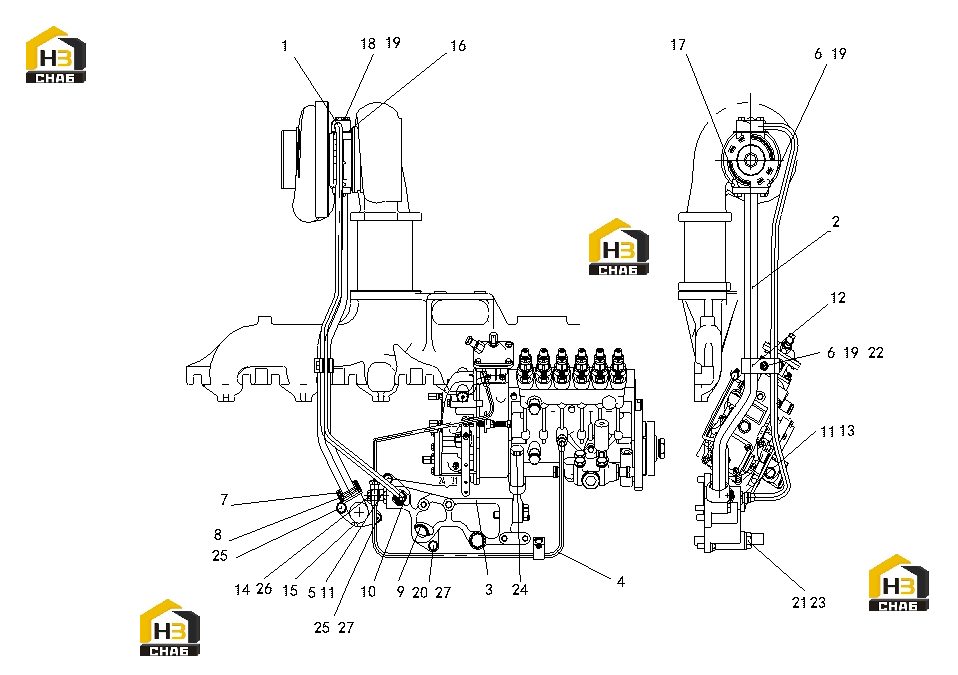

Узел нагнетателя

← Линия смазочного масла Насос водяной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose assembly

Каталожный номер:4110000907132

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube

Каталожный номер:4110001005291

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:4110002440012

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube

Каталожный номер:4110002440013

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nipple

Каталожный номер:4110001005295

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:4011000901

Комплект:3

Примечание:

№ на схеме:7

Наименование:Nipple

Каталожный номер:4110001005297

Комплект:1

Примечание:

№ на схеме:8

Наименование:O seal ring -u641a-9m4849

Каталожный номер:4190000536566

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:4110001005299

Комплект:2

Примечание:

№ на схеме:10

Наименование:Sealing ring

Каталожный номер:4110001005300

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:4110001005301

Комплект:2

Примечание:

№ на схеме:12

Наименование:Collet

Каталожный номер:4110000186477

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nipple

Каталожный номер:4110000186478

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:4110000781004

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gasket

Каталожный номер:4110000565021

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:4110001005305

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:4110001005306

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:4110000907133

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:4110000907105

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:4110001002015

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:4011000891

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:4110000907137

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:4110000565210

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:4110000696124

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:4110000907155

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:4110000186484

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:4110000907060

Комплект:3

Примечание:
