Линия смазочного масла

Линия смазочного масла

← Радиатор масляный и фильтр в сборе Узел нагнетателя →

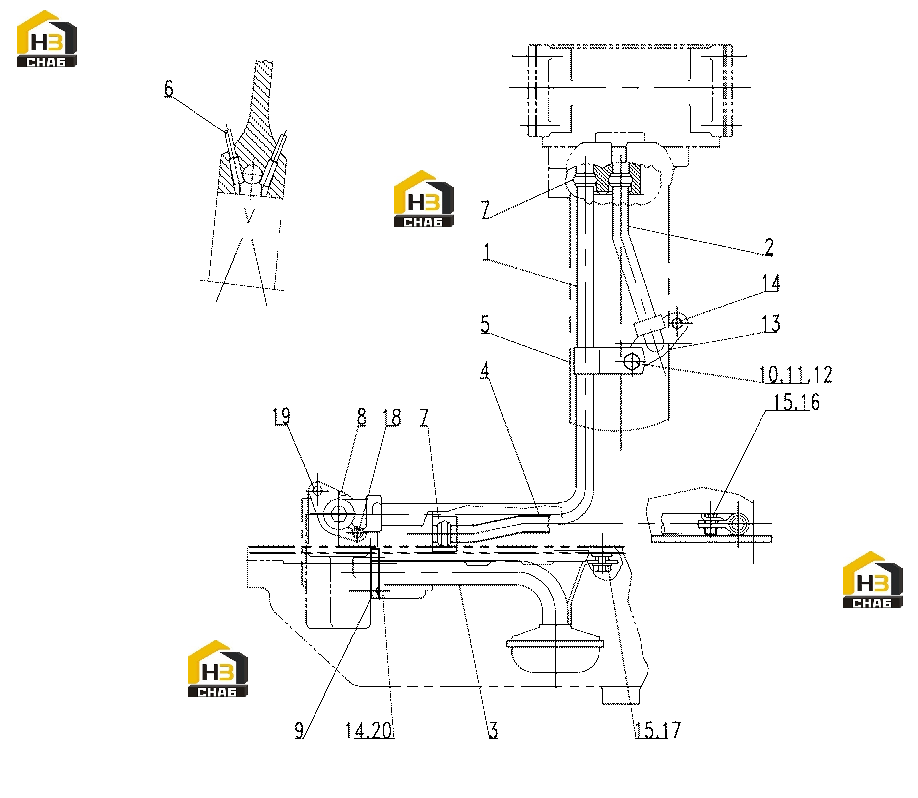

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tube
Каталожный номер:4110001005272
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tube
Каталожный номер:4110001005273
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Filter netting
Каталожный номер:4110001005274
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Tube
Каталожный номер:4110001005275
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Collet
Каталожный номер:4110000186323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nozzle
Каталожный номер:4110000186322
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:4110001005278
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Gasket
Каталожный номер:4110001005279
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:4110001005280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spacer
Каталожный номер:4110001005281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:4011000882
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:4110001002015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:4110001005283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:4110001005284
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4011000894
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Thrust washer
Каталожный номер:4110001005286
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Thrust washer
Каталожный номер:4110001005287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw
Каталожный номер:4011000896
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Screw
Каталожный номер:4110000907060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Thrust washer
Каталожный номер:4110001005289
Комплект:1
Примечание:
