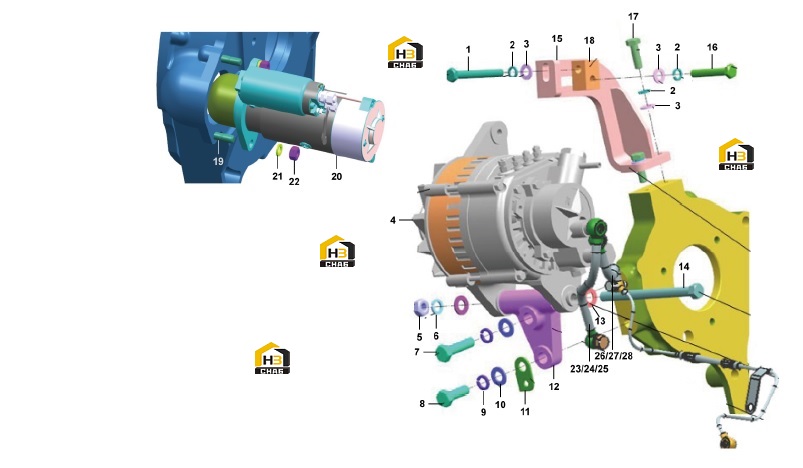

Стартер и генератор

← Механизм клапанный Детали воздушного компрессора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:4110003492218

Комплект:1

Примечание:HB03188

№ на схеме:2

Наименование:Washer

Каталожный номер:4110003492014

Комплект:4

Примечание:HB063T

№ на схеме:3

Наименование:Washer

Каталожный номер:4110003492015

Комплект:4

Примечание:HB0622P

№ на схеме:4

Наименование:Alternator

Каталожный номер:4110003220012

Комплект:1

Примечание:HC6509

№ на схеме:5

Наименование:Nut

Каталожный номер:4110003492044

Комплект:1

Примечание:HB0523

№ на схеме:6

Наименование:Washer

Каталожный номер:4110003492010

Комплект:1

Примечание:HB064T

№ на схеме:7

Наименование:Screw

Каталожный номер:4110003492220

Комплект:1

Примечание:HB03139

№ на схеме:8

Наименование:Screw

Каталожный номер:4110003492221

Комплект:1

Примечание:HB03108

№ на схеме:9

Наименование:Washer

Каталожный номер:4110003492010

Комплект:2

Примечание:HB064T

№ на схеме:10

Наименование:Washer

Каталожный номер:4110003492043

Комплект:2

Примечание:HB0621P

№ на схеме:11

Наименование:Bracket

Каталожный номер:4110003492060

Комплект:1

Примечание:1HA1220

№ на схеме:12

Наименование:Alternator bracket

Каталожный номер:4110003492222

Комплект:1

Примечание:HA010055

№ на схеме:13

Наименование:Washer

Каталожный номер:4110003492043

Комплект:2

Примечание:HB0621P

№ на схеме:14

Наименование:Screw

Каталожный номер:4110003492223

Комплект:1

Примечание:HA0128

№ на схеме:15

Наименование:Alternator bracket

Каталожный номер:4110003492224

Комплект:1

Примечание:HA01750

№ на схеме:16

Наименование:Screw

Каталожный номер:4110003492225

Комплект:1

Примечание:HB0942

№ на схеме:17

Наименование:Screw

Каталожный номер:4110003492027

Комплект:2

Примечание:HB03124

№ на схеме:18

Наименование:Washer

Каталожный номер:4110003492226

Комплект:1

Примечание:HA01884

№ на схеме:19

Наименование:Stud

Каталожный номер:4110003492227

Комплект:2

Примечание:HB0467

№ на схеме:20

Наименование:Starter motor

Каталожный номер:4110003492228

Комплект:1

Примечание:HC300

№ на схеме:21

Наименование:Washer

Каталожный номер:4110003492004

Комплект:2

Примечание:HB065T

№ на схеме:22

Наименование:Nut

Каталожный номер:4110003492229

Комплект:2

Примечание:HB0938

№ на схеме:23

Наименование:Oil hose

Каталожный номер:4110003180084

Комплект:1

Примечание:HA10000712

№ на схеме:24

Наименование:Washer

Каталожный номер:4110003220013

Комплект:1

Примечание:HA10004810

№ на схеме:25

Наименование:Screw

Каталожный номер:4110003220014

Комплект:1

Примечание:HA11942

№ на схеме:26

Наименование:Oil hose

Каталожный номер:4110003220015

Комплект:1

Примечание:HA10003713

№ на схеме:27

Наименование:Washer

Каталожный номер:4110003220016

Комплект:2

Примечание:HA10004801

№ на схеме:28

Наименование:Bolt

Каталожный номер:4110003273135

Комплект:3

Примечание:HA11941
