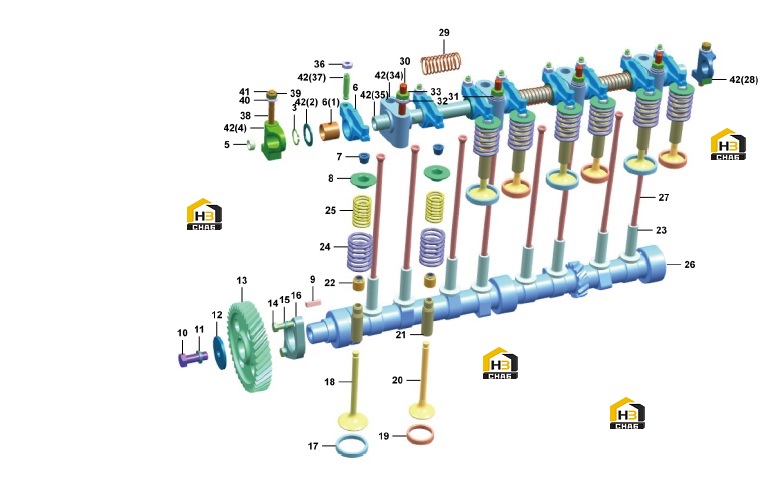

Механизм клапанный

← Радиатор в сборе Стартер и генератор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve

Каталожный номер:4110003273149

Комплект:8

Примечание:4100QB-03.02.01A-002

№ на схеме:2

Наименование:Washer

Каталожный номер:4110003492204

Комплект:8

Примечание:4100QB-03.02-006-31

№ на схеме:3

Наименование:Retaining ring

Каталожный номер:4110003492205

Комплект:2

Примечание:GB 894.1-20

№ на схеме:4

Наименование:Seat

Каталожный номер:4110003273150

Комплект:1

Примечание:4100QB-03.02-007

№ на схеме:5

Наименование:Plug

Каталожный номер:4110003273151

Комплект:2

Примечание:HA03129

№ на схеме:6

Наименование:Rocker arm

Каталожный номер:4110003273152

Комплект:8

Примечание:HA03293

№ на схеме:7

Наименование:Valve cotter

Каталожный номер:4110003273153

Комплект:16

Примечание:HA03177

№ на схеме:8

Наименование:Spring seat

Каталожный номер:4110003273154

Комплект:8

Примечание:HA031

№ на схеме:9

Наименование:Key

Каталожный номер:4110003492207

Комплект:1

Примечание:HB1111

№ на схеме:10

Наименование:Screw

Каталожный номер:4110003492208

Комплект:1

Примечание:HB03191

№ на схеме:11

Наименование:Washer

Каталожный номер:4110003492004

Комплект:1

Примечание:HB065T

№ на схеме:12

Наименование:Retaining ring

Каталожный номер:4110003273005

Комплект:1

Примечание:HA01222

№ на схеме:13

Наименование:Gear

Каталожный номер:4110003273156

Комплект:1

Примечание:HA022

№ на схеме:14

Наименование:Screw

Каталожный номер:4110003492027

Комплект:2

Примечание:HB03124

№ на схеме:15

Наименование:Washer

Каталожный номер:4110003492014

Комплект:2

Примечание:HB063T

№ на схеме:16

Наименование:Plate

Каталожный номер:4110003273157

Комплект:1

Примечание:HA02007

№ на схеме:17

Наименование:Valve seat ring

Каталожный номер:4110003492209

Комплект:4

Примечание:HA03300

№ на схеме:18

Наименование:Exhaust valve

Каталожный номер:4110003492210

Комплект:4

Примечание:HA03308

№ на схеме:19

Наименование:Valve seat ring

Каталожный номер:4110003492211

Комплект:4

Примечание:HA03310

№ на схеме:20

Наименование:Inlet valve

Каталожный номер:4110003492212

Комплект:4

Примечание:HA03309

№ на схеме:21

Наименование:Valve guide

Каталожный номер:4110003492213

Комплект:8

Примечание:HA03178

№ на схеме:22

Наименование:Sealing ring

Каталожный номер:4110003492214

Комплект:8

Примечание:HA0380B

№ на схеме:23

Наименование:Tappet

Каталожный номер:4110003273164

Комплект:8

Примечание:HA024

№ на схеме:24

Наименование:Valve spring

Каталожный номер:4110003273165

Комплект:8

Примечание:HA0345

№ на схеме:25

Наименование:Valve spring

Каталожный номер:4110003273166

Комплект:8

Примечание:HA0347 (4110003492253)

№ на схеме:26

Наименование:Camshaft

Каталожный номер:4110003492215

Комплект:1

Примечание:HA0230

№ на схеме:27

Наименование:Push rod

Каталожный номер:4110003273168

Комплект:8

Примечание:HA028

№ на схеме:28

Наименование:Seat

Каталожный номер:4110003273169

Комплект:1

Примечание:4100QB-03.02-008

№ на схеме:29

Наименование:Spring

Каталожный номер:4110003273170

Комплект:3

Примечание:HA03046

№ на схеме:30

Наименование:Stud

Каталожный номер:4110003492216

Комплект:4

Примечание:HB0417

№ на схеме:31

Наименование:Washer

Каталожный номер:4110003492010

Комплект:4

Примечание:HB064T

№ на схеме:32

Наименование:Washer

Каталожный номер:4110003492011

Комплект:4

Примечание:HB0621T

№ на схеме:33

Наименование:Nut

Каталожный номер:4110003492044

Комплект:4

Примечание:HB0523

№ на схеме:34

Наименование:Seat

Каталожный номер:4110003273171

Комплект:4

Примечание:4100QB-03.02-001

№ на схеме:35

Наименование:Rocker arm shaft

Каталожный номер:4110003273172

Комплект:1

Примечание:4100QB-03.02-003

№ на схеме:36

Наименование:Nut

Каталожный номер:4110003492016

Комплект:8

Примечание:HB03147

№ на схеме:37

Наименование:Screw

Каталожный номер:4110003273173

Комплект:8

Примечание:4100QB-03.02-002

№ на схеме:38

Наименование:Stud

Каталожный номер:4110003492217

Комплект:2

Примечание:HB0412

№ на схеме:39

Наименование:Washer

Каталожный номер:4110003492014

Комплект:2

Примечание:HB063T

№ на схеме:40

Наименование:Washer

Каталожный номер:4110003492015

Комплект:2

Примечание:HB0622P

№ на схеме:41

Наименование:Nut

Каталожный номер:4110003492016

Комплект:2

Примечание:HB03147

№ на схеме:42

Наименование:Seat

Каталожный номер:4110003180106

Комплект:1

Примечание:HA03329
